Главная / Запчасти для автомобильных подъёмников / Запчасти для: Автомобильные подъёмники AE&T / Запчасти для: Т4 подъемник двухстоечный электрогидравлический, 4 тонны (220В) (деталировка)

Запчасти для: Т4 подъемник двухстоечный электрогидравлический, 4 тонны (220В) (деталировка)

Список запасных частей (деталировка)

Компоновка подъемника
Гидравлический цилиндр
Деталировка насосной станции 1011-01Т
Деталировка насосной станции 101103

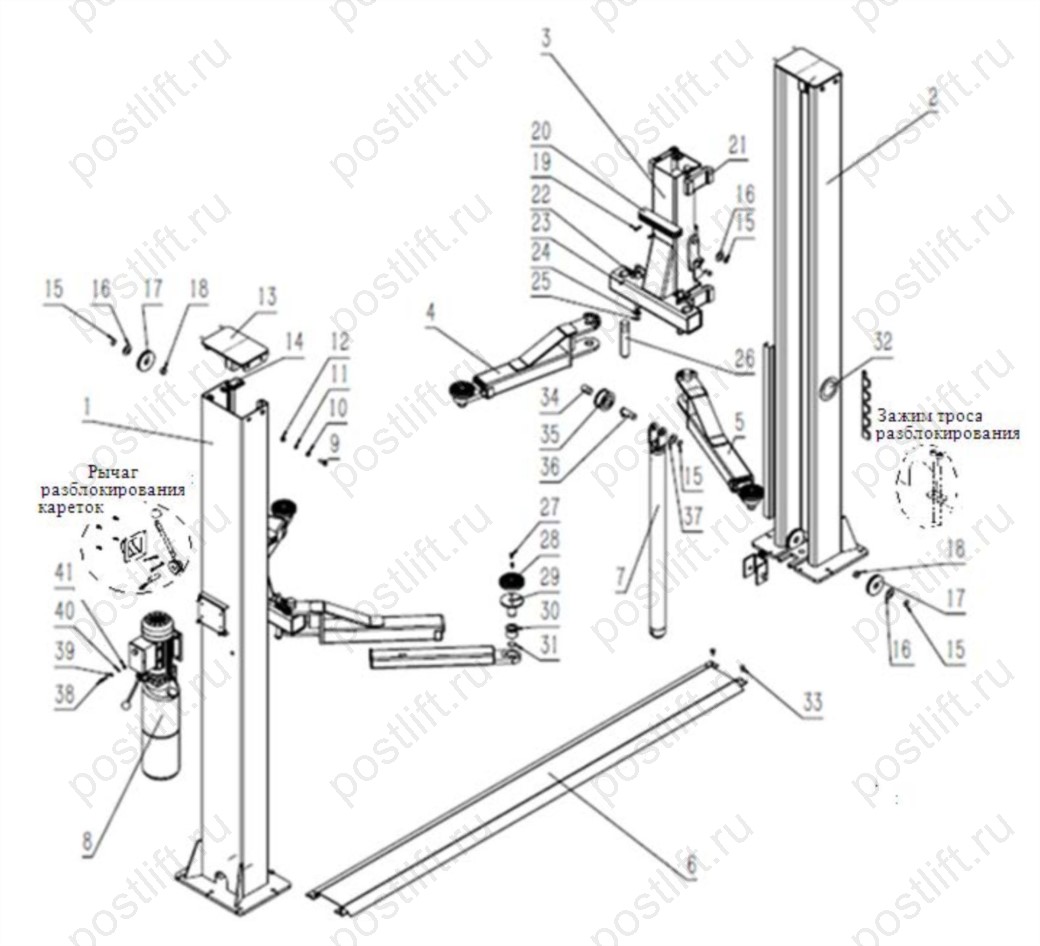

Компоновка подъемника
Артикул
Наименование
Цена
1
FYJ-B-1000-A
Ведущая стойка
Main column weldment
Кол-во по документации: 1 шт
Цена по запросу
2
FYJ-B-1000-B
Ведомая стойка
Slave column weldment
Кол-во по документации: 1 шт
Цена по запросу
3
FYJ-B-2000-A
Каретка
Carriage weldment
Кол-во по документации: 2 шт
Цена по запросу
4
FYJ-B-3000-02B
Короткая балка подхвата
Elbow arm weldment
Кол-во по документации: 2 шт
Цена по запросу
5
FYJ-B-3000-01B
Длинная балка подхвата
Straight arm weldment
Кол-во по документации: 2 шт
Цена по запросу
6
FYJ-B-4000-A
Трап
Floor plate weldment
Кол-во по документации: 1 шт
Цена по запросу
7
FYJ-B-5000-01
Гидравлический цилиндр
Oil cylinder
Кол-во по документации: 2 шт
Цена по запросу
8
FYJ-B-DB-01
Насосная станция
Power unit
Кол-во по документации: 1 шт
Цена по запросу
9
M12*35
Винт М12*35
Hex screw
Кол-во по документации: 8 шт
Цена по запросу
10
Clip washer
Шайба Ø12
φ12
Кол-во по документации: 8 шт
Цена по запросу
11
Clip washer
Шайба Ø12
φ12
Кол-во по документации: 8 шт
Цена по запросу
12
Hex nut
Гайка M12
M12
Кол-во по документации: 8 шт
Цена по запросу
13
FYJ-B-1000-10A
Верхняя крышка
Top cover
Кол-во по документации: 2 шт
Цена по запросу
14
FYJ-B-1000-12
Пластина крышки (пластик)
Cover plate
Кол-во по документации: 2 шт
Цена по запросу
15
Outside block ring for shaft
Стопорное кольцо Ø25
φ25
Кол-во по документации: 7 шт
Цена по запросу
16
Flat washer
Плоская шайба 25x1.8
25x1.8
Кол-во по документации: 8 шт
Цена по запросу
17
FYJ-B-1000-13
Шкив троса
Cable pulley
Кол-во по документации: 6 шт
Цена по запросу
18
Oil-free bearing
Подшипник 14 (бронза).
Oil-free bearing * 14
Кол-во по документации: 6 шт
Цена по запросу
19
Hex screw
Винт M8*30
M8*30
Кол-во по документации: 4 шт
Цена по запросу
20
FYJ-B-2000-12
Резиновый отбойник (пластик)
Rubber buffer
Кол-во по документации: 2 шт
Цена по запросу
21
FYJ-B-2000-11
Блок скольжения
Sliding block
Кол-во по документации: 16 шт
Цена по запросу
22
FYJ-B-2000-D
Блокировка балки подхвата в сборе
Arm lock assy
Кол-во по документации: 4 шт
Цена по запросу
23
Clip pin
Штифт 5*32
5X32
Кол-во по документации: 4 шт
Цена по запросу
24
FYJ-B-2000-15
Шайба оси балки подхвата
Arm lock washer
Кол-во по документации: 4 шт
Цена по запросу
25
Outside block ring for shaft
Стопорное кольцо Ø22
φ22
Кол-во по документации: 4 шт
Цена по запросу
26
FYJ-B-3000-21
Ось балки подхвата
Arm pin
Кол-во по документации: 4 шт
Цена по запросу
27
Hex screw
Винт M8*16
M8*16
Кол-во по документации: 8 шт
Цена по запросу
28
FYJ-B-3000-17- 04
Резиновая накладка (пластик)
Rubber pad
Кол-во по документации: 4 шт
Цена по запросу
29
FYJ-B-3000-17-A
Винтовая опора
Lifting pad thread weldment
Кол-во по документации: 4 шт
Цена по запросу
30
FYJ-B-3000-17- 02
Резьбовая втулка опоры
Lifting pad thread bush
Кол-во по документации: 4 шт
Цена по запросу
31
FYJ-B-3000-17- 05
Стопорное кольцо винтовой опоры
Steel block ring for shaft
Кол-во по документации: 4 шт
Цена по запросу
32
FYJ-B-1000-11
Шторка
Window cover
Кол-во по документации: 2 шт
Цена по запросу
33
Hex screw
Винт M12*20
M12*20
Кол-во по документации: 4 шт
Цена по запросу
34
Oil-free bearing*47
Подшипник 47 (бронза)
Oil-free bearing*47
Кол-во по документации: 2 шт
Цена по запросу
35
FYJ-B-5000-01
Шкив цепи
Chain pulley
Кол-во по документации: 2 шт
Цена по запросу
36
FYJ-B-5000-A
Ось шкива цепи
Chain pulley shaft weldment
Кол-во по документации: 2 шт
Цена по запросу
37
Chain pulley flat washer
Плоская шайба шеива цепи 25*0.8
25*0.8
Кол-во по документации: 2 шт
Цена по запросу
38
Hex screw
Винт M8*25
M8*25
Кол-во по документации: 4 шт
Цена по запросу
39
Flat washer
Шайба Ø 8
φ8
Кол-во по документации: 4 шт
Цена по запросу
40
Clip washer
Пружинная шайба Ø8
φ8
Кол-во по документации: 4 шт
Цена по запросу
41
Screw nut
Гайка M8
M8
Кол-во по документации: 4 шт
Цена по запросу
Гидравлический цилиндр
Артикул
Наименование
Цена
1
[не указан]
Верхняя крышка
Top Cap
Кол-во по документации: 1 шт
Цена по запросу
2
[не указан]
Шток Цилиндр
Piston Rod
Кол-во по документации: 1 шт
Цена по запросу
3
[не указан]
Цилиндр
Cylinder Tube
Кол-во по документации: 1 шт
Цена по запросу
4
[не указан]
Поршень
Piston
Кол-во по документации: 1 шт
Цена по запросу
5
[не указан]
Монтажное кольцо
Retaining Ring
Кол-во по документации: 1 шт
Цена по запросу
6
[не указан]
Монтажное кольцо
Retaining Ring
Кол-во по документации: 1 шт
Цена по запросу
7
[не указан]
Сальная заглушка
Steel Plug
Кол-во по документации: 2 шт
Цена по запросу
8
[не указан]
Пыльник (чистик)
Dust Ring
Кол-во по документации: 1 шт
Цена по запросу
9
[не указан]
Войлок (фетр)
Felt
Кол-во по документации: 1 шт
Цена по запросу
10
[не указан]
Уплотнение
Seal Ring
Кол-во по документации: 1 шт
Цена по запросу
Деталировка насосной станции 1011-01Т
Артикул
Наименование
Цена
1
YS380220-2-HS
Двигатель
Motor
Кол-во по документации: 1 шт
Цена по запросу
2
MCP-046
Муфта
coupling
Кол-во по документации: 1 шт
Цена по запросу
3
CMB1-03-09C
Блок клапанов
Hydraulic block
Кол-во по документации: 1 шт
Цена по запросу
4
RPCV-02-08
Дроссельный клапан
Compensated valve
Кол-во по документации: 1 шт
Цена по запросу
5
RV-03
Предохранительный (перепускной) клапан
Overflow valve
Кол-во по документации: 1 шт
Цена по запросу
6
SP-06
Заглушка стальная
Iron cap
Кол-во по документации: 1 шт
Цена по запросу
7
PP-14
Заглушка пластмассовая
Plastic cap
Кол-во по документации: 1 шт
Цена по запросу
8
112*3.55
Кольцевое уплотнение
"O"seal
Кол-во по документации: 1 шт
Цена по запросу
9
M6*35
Винт
Hexagon screw
Кол-во по документации: 4 шт
Цена по запросу
10
11.8*1.8
Уплотнительное кольцо
"O"seal
Кол-во по документации: 1 шт
Цена по запросу
11
SP-09 9/16- 18UNF
Заглушка стальная
Iron cap
Кол-во по документации: 1 шт
Цена по запросу
12
MV-01
Ручной клапан
Manual valve
Кол-во по документации: 1 шт
Цена по запросу
13
CV-01
Обратный клапан
Single valve
Кол-во по документации: 1 шт
Цена по запросу
14
CBK-F120
Шестеренный насос
Gear pump
Кол-во по документации: 1 шт
Цена по запросу
15
M8*80
Винт
Hexagon screw
Кол-во по документации: 1 шт
Цена по запросу
16
RU12-380
Сливной трубопровод
Oil back pipe
Кол-во по документации: 2 шт
Цена по запросу
17
FP-03V-345
Всасывающий трубопровод
Absorbing oil pipe
Кол-во по документации: 1 шт
Цена по запросу
18
FS-03B
Масляный фильтр
Oil filter
Кол-во по документации: 1 шт
Цена по запросу
19
FC-04B
Заливная пробка
Oil tank cover
Кол-во по документации: 1 шт
Цена по запросу
20
11L-TP120A460-V
Масляный бак
Oil tank
Кол-во по документации: 1 шт
Цена по запросу
21
M6*14
Винт
Hex screw
Кол-во по документации: 4 шт
Цена по запросу
Деталировка насосной станции 101103
Артикул
Наименование
Цена
1
YS220220-2-HS
Двигатель
Motor
Кол-во по документации: 1 шт
Цена по запросу
2
MCP-046
Муфта
Coupling
Кол-во по документации: 1 шт
Цена по запросу
3
B107
Блок клапанов
Hydraulic block
Кол-во по документации: 1 шт
Цена по запросу
4
RPCV-02-08
Дроссельный клапан
Compensated valve
Кол-во по документации: 1 шт
Цена по запросу
5
RV-02
Предохранительный (перепускной) клапан
Overflow valve
Кол-во по документации: 1 шт
Цена по запросу
6
SP-06
Заглушка стальная
Iron cap
Кол-во по документации: 1 шт
Цена по запросу
7
112*3.55
Кольцевое уплотнение
"O"seal
Кол-во по документации: 1 шт
Цена по запросу
8
M6*35
Винт
Hexagon screw
Кол-во по документации: 4 шт
Цена по запросу
9
PP-14
Заглушка пластмассовая
Plastic cap
Кол-во по документации: 1 шт
Цена по запросу
10
MV-01
Ручной клапан
manual valve
Кол-во по документации: 1 шт
Цена по запросу
11
CV-01
Обратный клапан
Single valve
Кол-во по документации: 1 шт
Цена по запросу
12
CBK-F120
Шестеренный насос
Gear pump
Кол-во по документации: 1 шт
Цена по запросу
13
M8*80
Винт
Hexagon screw
Кол-во по документации: 1 шт
Цена по запросу
14
RU12-380
Сливной трубопровод
Oil back pipe
Кол-во по документации: 2 шт
Цена по запросу
15
FP-03V-345
Всасывающий трубопровод
Absorbing oil pipe
Кол-во по документации: 1 шт
Цена по запросу
16
FS-03B
Масляный фильтр
Oil filter
Кол-во по документации: 1 шт
Цена по запросу
17
FC-04B
Заливная пробка
Oil tank cover
Кол-во по документации: 1 шт
Цена по запросу
18
11L-TP120A460-V
Масляный бак
Oil tank
Кол-во по документации: 1 шт
Цена по запросу
19
M6*14
Винт
Hex screw
Кол-во по документации: 1 шт
Цена по запросу

Подробная информация о конструкции на Т4 подъемник двухстоечный электрогидравлический, 4 тонны (220В), представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
