Запчасти для: Подъемник 4-стоечный TST 440A old version (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

Вид 1

№

Артикул

Наименование

Цена

1030030000_TST440A

Стойка

Column

Кол-во по документации: 1 шт

Цена по запросу

1030020001_TST440A

Стойка

Column

Кол-во по документации: 3 шт

Цена по запросу

1030020031_TST440A

Поперечина (1)

Beam (1)

Кол-во по документации: 1 шт

Цена по запросу

1030020032_TST440A

Поперечина (2)

Beam (2)

Кол-во по документации: 1 шт

Цена по запросу

1030021000_TST440A

Платформа (1)

Runway(1)

Кол-во по документации: 1 шт

Цена по запросу

1030021004_TST440A

Платформа (2)

Runway(2)

Кол-во по документации: 1 шт

Цена по запросу

9010030012_TST440A, 9020010012_TST440A,

Винт M14х85, Гайка M14, Шайба плоская

M14*85 Screw, M14 Nut, Flat Washer

Кол-во по документации: 8 шт

Цена по запросу

1003001076_TST440A

Ограничитель

Stop Runner

Кол-во по документации: 2 шт

Цена по запросу

1030041067_TST440A

Соединитель

Pin

Кол-во по документации: 4 шт

Цена по запросу

1003001064_TST440A

Аппарель

Ramp

Кол-во по документации: 2 шт

Цена по запросу

1010021011_TST440A, 9020010005_TST440A,

Амортизатор резиновый, Гайка M8, Шайба Ø8

Power Pack Rubber, M8 Nut, Ø8 Flat Washer

Кол-во по документации: 4 шт

Цена по запросу

9040040017_TST440A

Агрегат гидравлический

Power Unit

Кол-во по документации: 1 шт

Цена по запросу

Вид 2

№

Артикул

Наименование

Цена

1030021000_TST440A

Платформа

Ramp

Кол-во по документации: 1 шт

Цена по запросу

1030020063+1030020059_TST440A

Шкив (1-ручейковый) с кольцом вкладышем

Pulley (1)

Кол-во по документации: 2 шт

Цена по запросу

1030021024_TST440A

Ось шкива

Pulley Shaft

Кол-во по документации: 4 шт

Цена по запросу

9011003013_TST440A

Винт M8×25

M8×25 Screw

Кол-во по документации: 4 шт

Цена по запросу

1030020121+1030020059_TST440A

Шкив (2-ручейковый) с кольцом вкладышем

Pulley (2)

Кол-во по документации: 1 шт

Цена по запросу

1030020216_TST440A

Цилиндр

Cylinder

Кол-во по документации: 1 шт

Цена по запросу

1030020141_TST440A

Палец цилиндра

Cylinder Pin

Кол-во по документации: 1 шт

Цена по запросу

9030011004_TST440A

Штифт Ø3.2×45

Ø3. 2×45 Pin

Кол-во по документации: 1 шт

Цена по запросу

1030020218_TST440A

Гайка

Cylinder Nut

Кол-во по документации: 1 шт

Цена по запросу

1030020119_TST440A

Пластина для фиксации тросов

Cylinder Stop Runner

Кол-во по документации: 1 шт

Цена по запросу

1030021022_TST440A

Пластина прижимная

Cylinder Stop Runner

Кол-во по документации: 1 шт

Цена по запросу

1030020218_TST440A

Гайка прижимная

Cylinder Nut

Кол-во по документации: 1 шт

Цена по запросу

1030020198_TST440A

Фитинг гидравлический

Oil Hose Connector

Кол-во по документации: 1 шт

Цена по запросу

1030020192_TST440A

Шланг гидравлический (S)

Oil Hose (S)

Кол-во по документации: 1 шт

Цена по запросу

1030020196_TST440A

Соединитель шлангов длинный (вкл. гайку)

Long Hose Connector (Include Nut)

Кол-во по документации: 1 шт

Цена по запросу

9030034008_TST440A

Шайба Ø12

Ø12 Flat Washer

Кол-во по документации: 1 шт

Цена по запросу

Вид 3

№

Артикул

Наименование

Цена

1030020002_TST440A

Стойка

Column

Кол-во по документации: 1 шт

Цена по запросу

1030020007_TST440A

Пластина стопорная

Carriage Block Body

Кол-во по документации: 1 шт

Цена по запросу

1030020003_TST440A

Защитная крышка (оригинал)

Top Guard

Кол-во по документации: 1 шт

5643.80 ₽

9030034014_TST440A

Шайба M18

M18 Flat Washer

Кол-во по документации: 1 шт

Цена по запросу

9020010016_TST440A

Гайка M18

M18 Nut

Кол-во по документации: 1 шт

Цена по запросу

1030020013_TST440A

Крышка стойки (оригинал)

Column Cover

Кол-во по документации: 1 шт

456.00 ₽

9010040008_TST440A

Винт M8х25

M8X25 Screw

Кол-во по документации: 2 шт

Цена по запросу

9030034014_TST440A

Шайба M8

M8 Flat Washer

Кол-во по документации: 2 шт

Цена по запросу

9020010005_TST440A

Гайка M8

M8 Nut

Кол-во по документации: 2 шт

Цена по запросу

9010040019_TST440A

Винт M12х25

M12X25 Screw

Кол-во по документации: 1 шт

Цена по запросу

9020010011_TST440A

Гайка M12

M12 Nut

Кол-во по документации: 1 шт

Цена по запросу

9030034008_TST440A

Шайба M12

M12 Flat Washer

Кол-во по документации: 2 шт

Цена по запросу

Вид 4

№

Артикул

Наименование

Цена

1,1

1030051084_l _TST440A

Трос тяговый 3099 мм

Cable (3099mm)

Кол-во по документации: 1 шт

Цена по запросу

1,2

1030051084_2 _TST440A

Трос тяговый 4528 мм

Cable (4528mm)

Кол-во по документации: 1 шт

Цена по запросу

1,3

1030051084_3 _TST440A

Трос тяговый 7229 мм

Cable (7229mm)

Кол-во по документации: 1 шт

Цена по запросу

1,4

1030051084_4 _TST440A

Трос тяговый 8662 мм

Cable (8662mm)

Кол-во по документации: 6 шт

Цена по запросу

1030020063+1030020059 _TST440A

Шкив (1)

Pulley (1)

Кол-во по документации: 2 шт

Цена по запросу

1030020121+1030020059 _TST440A

Шкив (2)

Pulley (2)

Кол-во по документации: 1 шт

Цена по запросу

1030021022_TST440A

Пластина для фиксации тросов

Cable Stop Runner

Кол-во по документации: 1 шт

Цена по запросу

1030020119_TST440A

Пластина прижимная

Stop Runner

Кол-во по документации: 1 шт

Цена по запросу

1030020218_TST440A

Гайка

Cylinder Nut

Кол-во по документации: 1 шт

Цена по запросу

1030020218_TST440A

Гайка прижимная

Cylinder Nut

Кол-во по документации: 1 шт

Цена по запросу

1030020216_TST440A

Цилиндр

Cylinder

Кол-во по документации: 1 шт

Цена по запросу

9030034014_TST440A

Шайба M20

M20 Flat Washer

Кол-во по документации: 4 шт

Цена по запросу

9020070004_TST440A

Гайка 3/4"-16

3/4"-16 Nut

Кол-во по документации: 4 шт

Цена по запросу

Вид 5

№

Артикул

Наименование

Цена

1030020000_TST440A

Стойка с гидроагрегатом

Power Column

Кол-во по документации: 1 шт

Цена по запросу

1010021011_TST440A

Амортизатор

Power Pack Rubber

Кол-во по документации: 4 шт

Цена по запросу

9040040017_TST440A

Гидроагрегат

Power Unit

Кол-во по документации: 1 шт

Цена по запросу

9020010005_TST440A

Гайка M8

M8 Nut

Кол-во по документации: 8 шт

Цена по запросу

9030034014_TST440A

Шайба плоская M8

M8 Flat Washer

Кол-во по документации: 8 шт

Цена по запросу

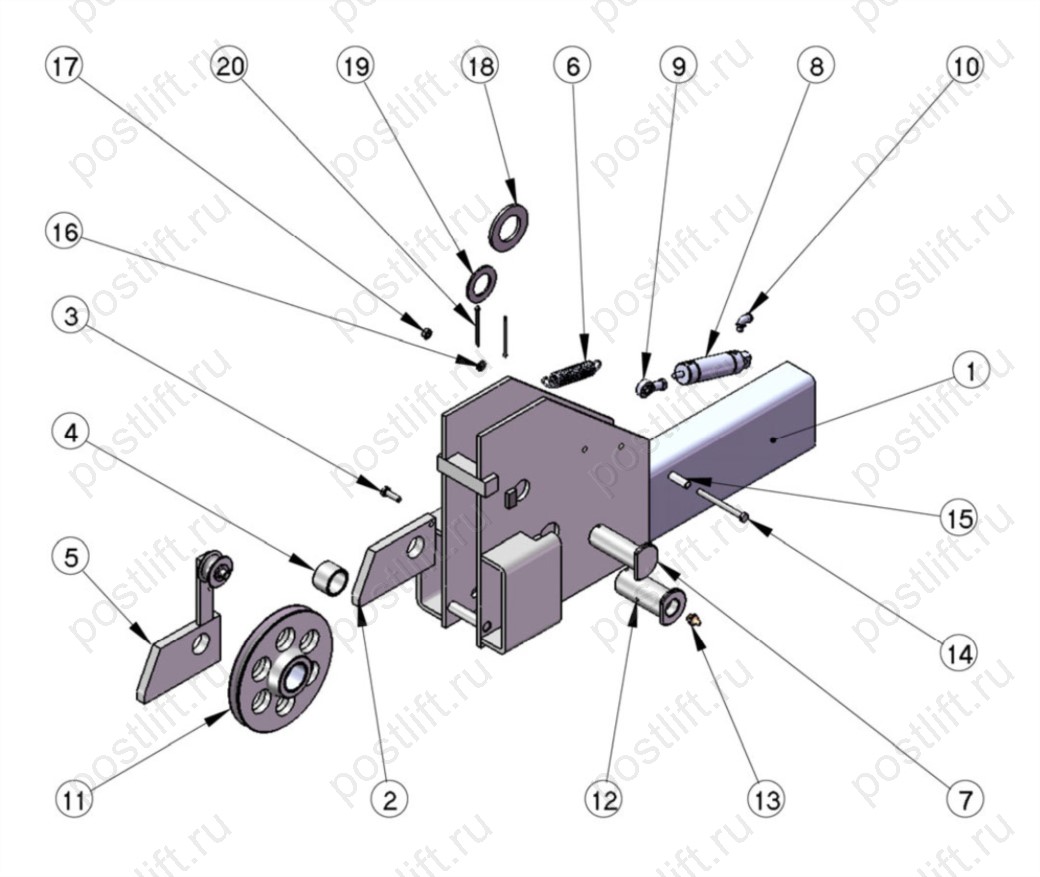

Вид 6

№

Артикул

Наименование

Цена

1030020039_TST440A

Поперечина (1 или 2)

Beam (1 or 2)

Кол-во по документации: 2 шт

Цена по запросу

1030020077_TST440A

Защелка (1)

Safety Block (1)

Кол-во по документации: 1 шт

Цена по запросу

9010020006_TST440A

Винт M6х20

M6*20 Screw

Кол-во по документации: 1 шт

Цена по запросу

1030020073_TST440A

Проставка

Safety Block Bracket

Кол-во по документации: 1 шт

Цена по запросу

1030020079_TST440A

Защелка (2)

Safety Block (2)

Кол-во по документации: 1 шт

Цена по запросу

1030020053_TST440A

Пружина защелки

Block Spring

Кол-во по документации: 1 шт

Цена по запросу

1030020071_TST440A

Палец

Block Shaft

Кол-во по документации: 1 шт

Цена по запросу

1030020075_TST440A

Пневмоцилиндр защелки

Block Cylinder

Кол-во по документации: 1 шт

Цена по запросу

1030020088_TST440A

Тяга

Shaft

Кол-во по документации: 1 шт

Цена по запросу

1050011930_TST440A

Отвод 90°

90 Hose Connector

Кол-во по документации: 1 шт

Цена по запросу

1030020063+1030020061 _TST440A

Шкив (1)

Pulley (1)

Кол-во по документации: 1 шт

Цена по запросу

1030020069_TST440A

Ось шкива

Pulley Shaft

Кол-во по документации: 1 шт

Цена по запросу

1050010320_TST440A

Отверстие для смазки

Butter

Кол-во по документации: 1 шт

Цена по запросу

1030020055_TST440A

Болт M6х70

M6*70

Кол-во по документации: 1 шт

Цена по запросу

1030020089_TST440A

Трубка пластиковая

Plastic Hose

Кол-во по документации: 1 шт

Цена по запросу

9030034002_TST440A

Шайба плоская M6

M6 Flat Washer

Кол-во по документации: 1 шт

Цена по запросу

9020010003_TST440A

Гайка M6

M6 Nut

Кол-во по документации: 1 шт

Цена по запросу

9030034018_TST440A

Шайба Ø32

Ø32 Flat Washer

Кол-во по документации: 1 шт

Цена по запросу

9030034017_TST440A

Шайба Ø25

Ø25 Flat Washer

Кол-во по документации: 1 шт

Цена по запросу

9030011004_TST440A

Штифт Ø3.2×45

Ø3.2×45 Beta Pin

Кол-во по документации: 2 шт

Цена по запросу

Подъемник 4-стоечный TST 440A old version (деталировка).pdf

Подробная информация о конструкции на Подъемник 4-стоечный TST 440A old version, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
