Запчасти для: Подъемник 2-х стоечный 4.0 тонны S4B-2 (380В) (деталировка)

Список запасных частей (деталировка)

Детальный чертеж и список деталей гидравлического цилиндра
Гидравлическая станция
Вид 3
Детальный чертеж и список деталей гидравлического цилиндра
Артикул
Наименование
Цена
1
[не указан]
Поршень в сборе
Кол-во по документации: 1 шт
Цена по запросу
2
[не указан]
Уплотнитель
Кол-во по документации: 1 шт
Цена по запросу
3
[не указан]
Уплотнитель
Кол-во по документации: 1 шт
Цена по запросу
4
[не указан]
Уплотнитель
Кол-во по документации: 1 шт
Цена по запросу
5
[не указан]
Уплотнитель
Кол-во по документации: 1 шт
Цена по запросу
6
[не указан]
Уплотнитель
Кол-во по документации: 1 шт
Цена по запросу
7
[не указан]
Гильза цилиндра
Кол-во по документации: 1 шт
Цена по запросу

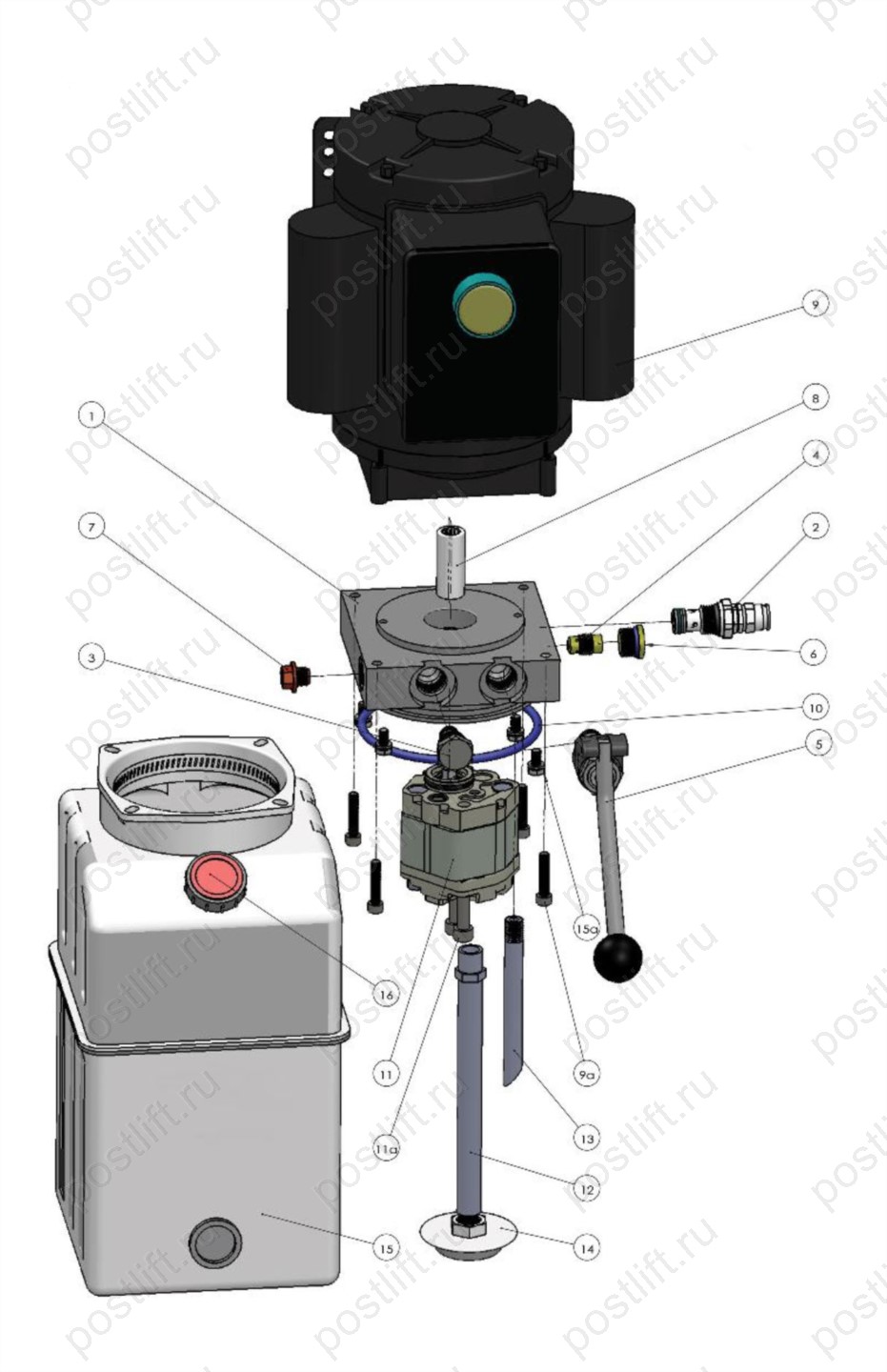

Гидравлическая станция
Артикул
Наименование
Цена
12а
2-M8
Винты
Кол-во по документации: 2 шт
Цена по запросу
15а
4-M6
Винты
Кол-во по документации: 4 шт
Цена по запросу
4-M6
Винты
Кол-во по документации: 4 шт
Цена по запросу
1
CMB1-03-09C
Клапанный блок
Кол-во по документации: 1 шт
Цена по запросу
2
RV-02
Предохранительный клапан
Кол-во по документации: 1 шт
Цена по запросу
3
CV-01
Контрольный клапан
Кол-во по документации: 1 шт
Цена по запросу
4
RPCV-02-08
Регулятор давления, конденсационный клапан
Кол-во по документации: 1 шт
Цена по запросу
5
MV-01
Содецоид
Кол-во по документации: 1 шт
Цена по запросу
6
VP06
Т заглушка
Кол-во по документации: 1 шт
Цена по запросу
7
PCP01
Заглушка
Кол-во по документации: 1 шт
Цена по запросу
8
MCP-046
Соединитель
Кол-во по документации: 1 шт
Цена по запросу
9
YL90L-2
Мотор
Кол-во по документации: 1 шт
Цена по запросу
10
0112
0-кольцо
Кол-во по документации: 1 шт
Цена по запросу
11
CBK-F120
Насос шестеренный
Кол-во по документации: 1 шт
Цена по запросу
12
[не указан]
Маслозаборник
Кол-во по документации: 1 шт
Цена по запросу
13
[не указан]
Возвратная трубка
Кол-во по документации: 1 шт
Цена по запросу
14
FS03B
Фильтр маслозаборника
Кол-во по документации: 1 шт
Цена по запросу
15
TS120C370-V
Емкость для масла
Кол-во по документации: 1 шт
Цена по запросу
16
FC04
Крышка
Кол-во по документации: 1 шт
Цена по запросу

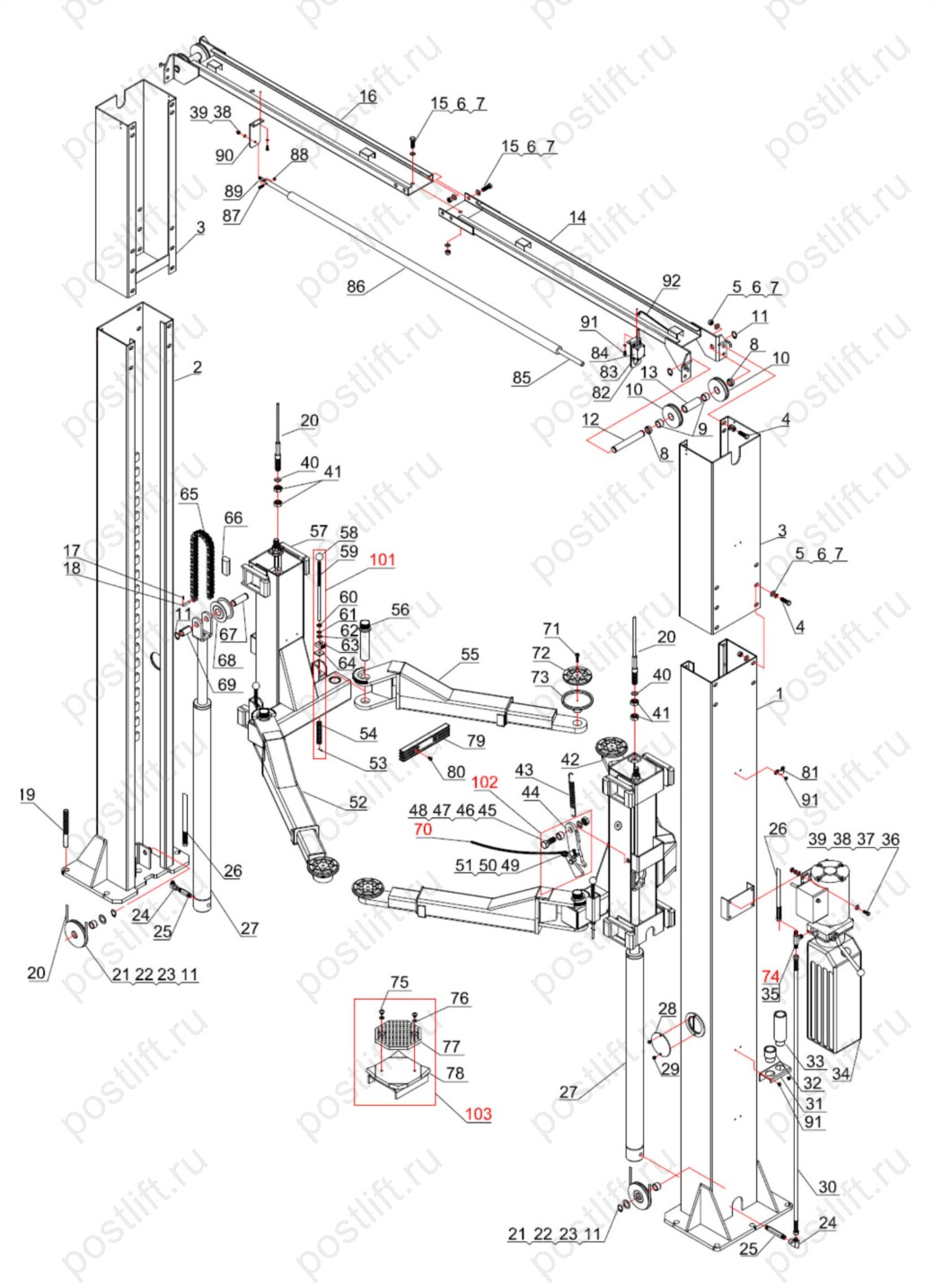

Вид 3
Артикул
Наименование
Цена
1
QL4W-2R1-00
Колонна правая
Кол-во по документации: 1 шт
Цена по запросу
2
QL4W-2L1-00
Колонна левая
Кол-во по документации: 1 шт
Цена по запросу
3
QL4W-100-00
Стойка верхняя
Кол-во по документации: 1 шт
Цена по запросу
4
GB5782-86
Болт M12X40
Кол-во по документации: 24 шт
Цена по запросу
5
GB93-87
Шайба стопорная 12
Кол-во по документации: 24 шт
Цена по запросу
6
GB97.1-85
Шайба плоская 12
Кол-во по документации: 58 шт
Цена по запросу
7
GB6170-86
Гайка M12
Кол-во по документации: 29 шт
Цена по запросу
8
QL4L-400-04
Втулка короткая
Кол-во по документации: 4 шт
Цена по запросу
9
QL40-700-02
Втулка ролика
Кол-во по документации: 4 шт
Цена по запросу
10
QL4L-400-02
4" Ролик
Кол-во по документации: 4 шт
Цена по запросу
11
GB894.1-86
Кольцо стопорное 25
Кол-во по документации: 10 шт
Цена по запросу
12
QL4L-400-01
Муфта шкива
Кол-во по документации: 2 шт
Цена по запросу
13
QL4L-400-03
Втулка длинная
Кол-во по документации: 2 шт
Цена по запросу
14
QL4L-4R0-00
Перекладина верхняя (правая)
Кол-во по документации: 1 шт
Цена по запросу
15
GB5782-86
Болт M12x25
Кол-во по документации: 5 шт
Цена по запросу
16
QL4L-4L0-00
Перекладина верхняя (левая)
Кол-во по документации: 1 шт
Цена по запросу
17
GB91-86
Шпилька зажимная Ø2x20
Кол-во по документации: 8 шт
Цена по запросу
18
QL40-000-12
Шпилька цепи
Кол-во по документации: 4 шт
Цена по запросу
19
[не указан]
Анкерный болт
Кол-во по документации: 10 шт
Цена по запросу
20
QL4L-600-00
трос
Кол-во по документации: 2 шт
Цена по запросу
21
QL40-200-03
Ролик
Кол-во по документации: 2 шт
Цена по запросу
22
QL40-200-04
Шайба ролика
Кол-во по документации: 2 шт
Цена по запросу
23
QL40-200-05
Втулка ролика
Кол-во по документации: 2 шт
Цена по запросу
24
QL40-000-09
Фитинг
Кол-во по документации: 2 шт
Цена по запросу
25
QL40-000-101
Фитинг предохранительный
Кол-во по документации: 2 шт
Цена по запросу
26
QL4W-000-02
Шланг гидравлический(к цилиндру)
Кол-во по документации: 1 шт
Цена по запросу
27
QL40-100-00
Цилиндр гидравлический
Кол-во по документации: 2 шт
Цена по запросу
28
QL40-200-01
Лючок
Кол-во по документации: 2 шт
Цена по запросу
29
GB818-85
Болт M6x6
Кол-во по документации: 4 шт
Цена по запросу
30
QL40-000-08
Шланг гидравлический(клапан-цилиндр)
Кол-во по документации: 1 шт
Цена по запросу
31
QL4L-000-18
Пластина с желобом
Кол-во по документации: 2 шт
Цена по запросу
32
QL40-000-04
Адаптер низкий
Кол-во по документации: 4 шт
Цена по запросу
33
QL40-000-G5
Адаптер высокий
Кол-во по документации: 4 шт
Цена по запросу
34
QL4L-000-21
Гидростанция
Кол-во по документации: 1 шт
Цена по запросу
35
QL4W-000-01
"T" фитинг
Кол-во по документации: 1 шт
Цена по запросу
36
GB5782-86
Болт M8x25
Кол-во по документации: 4 шт
Цена по запросу
37
GB97.1-85
Шайба плоская 8
Кол-во по документации: 8 шт
Цена по запросу
38
GB93-87
Шайба стопорная 8
Кол-во по документации: 5 шт
Цена по запросу
39
GB6170-86
Гайка M8
Кол-во по документации: 5 шт
Цена по запросу
40
GB97.1-85
Шайба плоская 20
Кол-во по документации: 4 шт
Цена по запросу
41
GB6170-86
Гайка M20
Кол-во по документации: 8 шт
Цена по запросу
42
QL40-400-R0
Опора (правая)
Кол-во по документации: 1 шт
Цена по запросу
43
QL40-500-02
Пружина
Кол-во по документации: 2 шт
Цена по запросу
44
QL40-521-00
Блок безопасности
Кол-во по документации: 2 шт
Цена по запросу
45
GB5783-86
Болт M20x50
Кол-во по документации: 2 шт
Цена по запросу
46
QL40-500-03
Втулка
Кол-во по документации: 2 шт
Цена по запросу
47
GB93-87
Шайба стоорная 20
Кол-во по документации: 2 шт
Цена по запросу
48
GB6170-86
Гайка M20
Кол-во по документации: 2 шт
Цена по запросу
49
GB818-85
Болт M6x35
Кол-во по документации: 2 шт
Цена по запросу
50
GB97.1-85
Шайба плоская 6
Кол-во по документации: 2 шт
Цена по запросу
51
QL40-520-01
Пружина
Кол-во по документации: 2 шт
Цена по запросу
52
QL4W-400-00
Лапа крепежная
Кол-во по документации: 2 шт
Цена по запросу
53
GB879-86
Шпилька пружинной тяги
Кол-во по документации: 4 шт
Цена по запросу
54
QL40-530-02
Пружина
Кол-во по документации: 4 шт
Цена по запросу
55
QL40-400-L0
Опора (левая)
Кол-во по документации: 1 шт
Цена по запросу
56
QL40-000-02
Шпилька
Кол-во по документации: 4 шт
Цена по запросу
57
QL4W-310-00
Каретка
Кол-во по документации: 2 шт
Цена по запросу
58
QL40-000-15
Шарик рукоятки M10
Кол-во по документации: 4 шт
Цена по запросу
59
QL40-530-01
Шток тянущий
Кол-во по документации: 4 шт
Цена по запросу
60
GB6170-86
Гайка M10
Кол-во по документации: 4 шт
Цена по запросу
61
GB93-87
Шайба стопорная 10
Кол-во по документации: 4 шт
Цена по запросу
62
GB97.1-85
Шайба плоская 10
Кол-во по документации: 8 шт
Цена по запросу
63
QL40-530-04
Лента зубчатая
Кол-во по документации: 4 шт
Цена по запросу
64
QL40-530-03
Шайба шестеренная
Кол-во по документации: 4 шт
Цена по запросу
65
QL40-200-02
Цепь ведущая
Кол-во по документации: 2 шт
Цена по запросу
66
QL40-500-01
Блок скольжения
Кол-во по документации: 16 шт
Цена по запросу
67
QL40-100-03
Шпилька ролика
Кол-во по документации: 2 шт
Цена по запросу
68
QL40-100-02
Ролик
Кол-во по документации: 2 шт
Цена по запросу
69
QL40-100-04
Подшипник композитный
Кол-во по документации: 2 шт
Цена по запросу
70
[не указан]
кабель
Кол-во по документации: 2 шт
Цена по запросу
71
GB70-85
Болт M6x20
Кол-во по документации: 4 шт
Цена по запросу
72
QL40-000-03
Разделитель рейки
Кол-во по документации: 4 шт
Цена по запросу
73
QL40-800-00
Рейка
Кол-во по документации: 4 шт
Цена по запросу
74
[не указан]
O кольцо
Кол-во по документации: 1 шт
Цена по запросу
75
GB819-85
Болт M6x12
Кол-во по документации: 4 шт
Цена по запросу
76
GB97.1-85
Шайба плоская 6
Кол-во по документации: 4 шт
Цена по запросу
77
QL4L-X20-01
Подушка резиновая
Кол-во по документации: 2 шт
Цена по запросу
78
QL4L-X21-00
Подушка в сборе
Кол-во по документации: 4 шт
Цена по запросу
79
QL4W-000-04
Ограничитель двери
Кол-во по документации: 2 шт
Цена по запросу
80
GB818-85
Болт M6x20
Кол-во по документации: 4 шт
Цена по запросу
81
QL4W-000-05
Хомут
Кол-во по документации: 6 шт
Цена по запросу
82
QL4L-000-11
Крепление ограничителя подъема
Кол-во по документации: 1 шт
Цена по запросу
83
GB818-85
Болт M3X10
Кол-во по документации: 4 шт
Цена по запросу
84
QL4L-000-16
Ограничитель подъема
Кол-во по документации: 1 шт
Цена по запросу
85
QL4L-000-13
Предохранительный стержень
Кол-во по документации: 1 шт
Цена по запросу
86
QL4L-000-15
Втулка безопасности
Кол-во по документации: 1 шт
Цена по запросу
87
GB5782-86
Болт M6X35
Кол-во по документации: 1 шт
Цена по запросу
88
GB889-86
Гайка нейлоновая затяжная M6
Кол-во по документации: 1 шт
Цена по запросу
89
QL4L-000-14
Шпилька безопасности
Кол-во по документации: 1 шт
Цена по запросу
90
QL4L-000-12
Держатель штанги
Кол-во по документации: 1 шт
Цена по запросу
91
GB818-85
Болт M6x10
Кол-во по документации: 20 шт
Цена по запросу
92
QL4W-000-06
Втулка изолирующая
Кол-во по документации: 1 шт
Цена по запросу
101
QL4L-320-00
Стопор лапы в сборе
Кол-во по документации: 4 шт
Цена по запросу
102
QL40-520-00
Замок безопасности в сборе
Кол-во по документации: 2 шт
Цена по запросу
103
QL4L-X20-00
Подставка в сборе (опция)
Кол-во по документации: 2 шт
Цена по запросу

Подробная информация о конструкции на Подъемник 2-х стоечный 4.0 тонны S4B-2 (380В), представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
