Запчасти для: Подъемник двухстоечный симметричный TST 45SW (4.5 т) (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

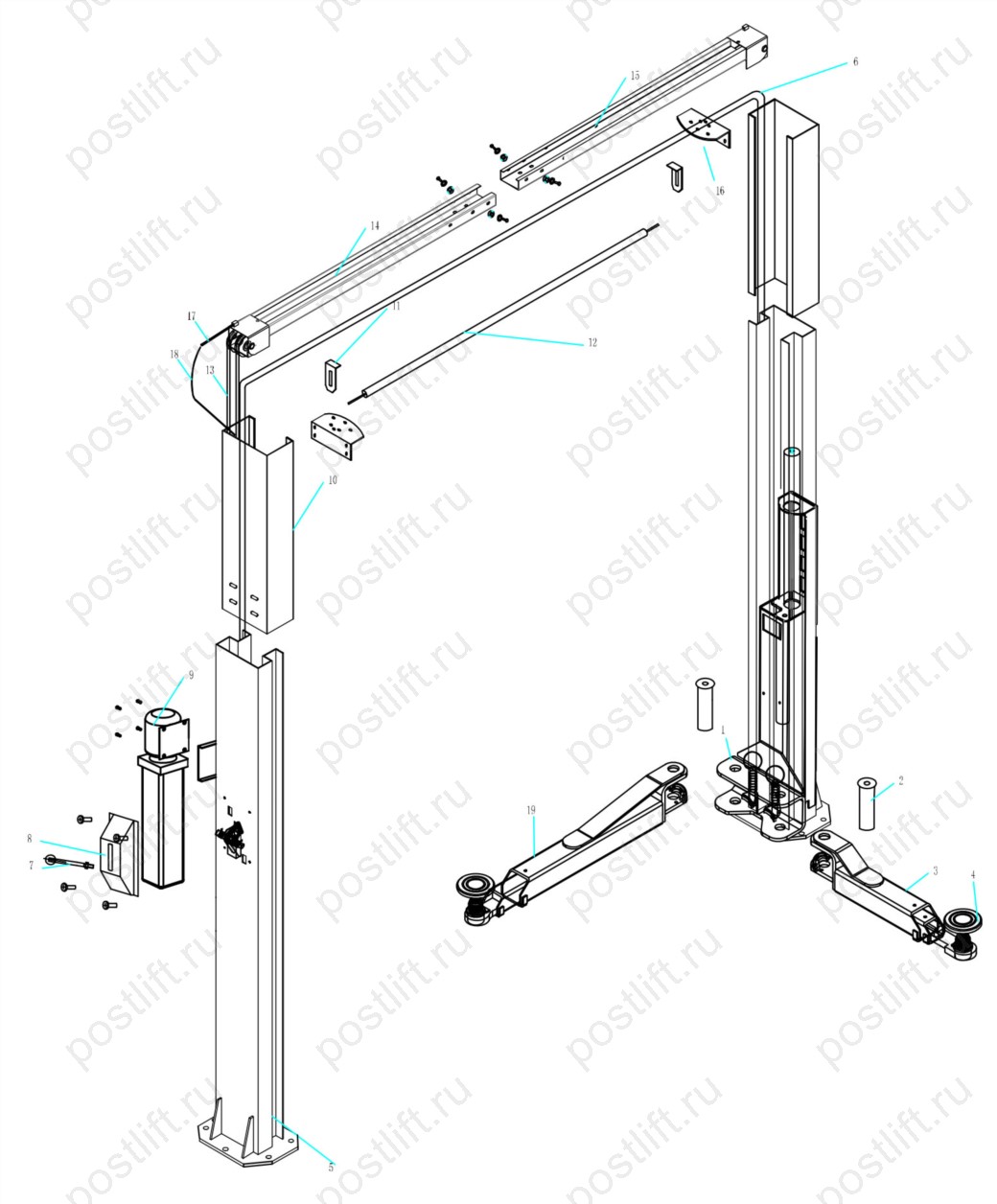

Вид 1

№

Артикул

Наименование

Цена

10004

каретка

carriage

Кол-во по документации: 1 шт

Цена по запросу

01Y1005

штифт лапы

arm pin

Кол-во по документации: 1 шт

Цена по запросу

10048

лапа трехсекционная (оригинал)

3 sections arm

Кол-во по документации: 1 шт

49061.08 ₽

21017

упор

pad

Кол-во по документации: 1 шт

Цена по запросу

10001

стойка

column

Кол-во по документации: 1 шт

Цена по запросу

21035

шланг длинный

long hose

Кол-во по документации: 1 шт

Цена по запросу

21008

рычаг управления

latch shaft

Кол-во по документации: 1 шт

Цена по запросу

21054

крышка рычага защитная (оригинал)

protect cover

Кол-во по документации: 1 шт

556.42 ₽

DS-10-10

двигатель

motor

Кол-во по документации: 1 шт

Цена по запросу

01B1011

удлинитель стойки

extension column

Кол-во по документации: 1 шт

Цена по запросу

01B1039

скоба предохранительной планки

beam bracket

Кол-во по документации: 1 шт

Цена по запросу

10014

планка предохранительная

beam

Кол-во по документации: 1 шт

Цена по запросу

10053

трос балансировочный

balance cable (9940 mm)

Кол-во по документации: 1 шт

Цена по запросу

01B1035

балка А

beam A

Кол-во по документации: 1 шт

Цена по запросу

01B1036

балка B

beam В

Кол-во по документации: 1 шт

Цена по запросу

01B1040

пластина крепления балки

beam fix board

Кол-во по документации: 1 шт

Цена по запросу

21034

трубка блокировочного троса

pipe of lock cable

Кол-во по документации: 1 шт

Цена по запросу

21024

трос блокировочный

lock cable

Кол-во по документации: 1 шт

Цена по запросу

10045

лапа длинная (оригинал)

long am

Кол-во по документации: 1 шт

49061.08 ₽

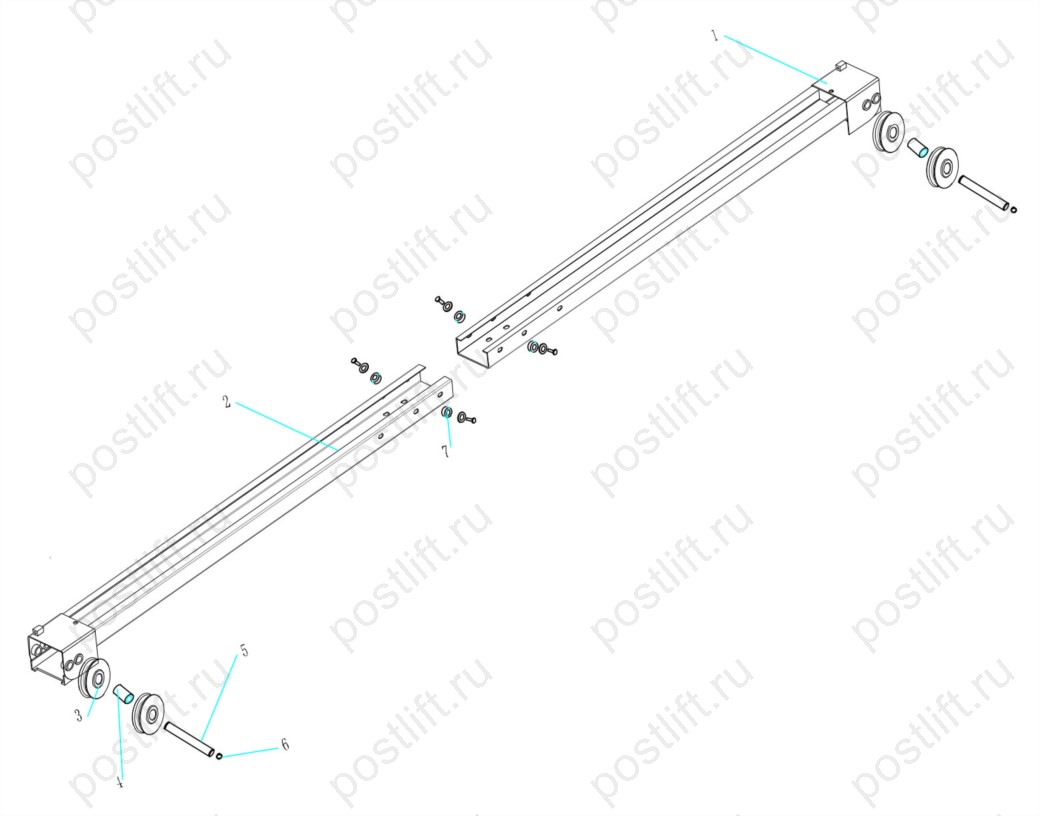

Вид 2

№

Артикул

Наименование

Цена

01B1035

балка А

beam A

Кол-во по документации: 1 шт

Цена по запросу

01B1036

балка В

beam B

Кол-во по документации: 1 шт

Цена по запросу

21005

шкив

cable wheel

Кол-во по документации: 1 шт

Цена по запросу

01G1007

втулка

bearing

Кол-во по документации: 1 шт

Цена по запросу

01Y1008

вал шкива

wheel shaft

Кол-во по документации: 1 шт

Цена по запросу

LS-03-01

кольцо стопорное

retainer ring

Кол-во по документации: 1 шт

Цена по запросу

LS-03-02

болт

bolt

Кол-во по документации: 1 шт

Цена по запросу

Вид 3

№

Артикул

Наименование

Цена

10004

каретка

carriage

Кол-во по документации: 1 шт

Цена по запросу

21016

фиксатор лапы зубчатый

gear

Кол-во по документации: 1 шт

Цена по запросу

21045

цилиндр

cylinder

Кол-во по документации: 1 шт

Цена по запросу

DS-10-08

уплотнение

gasket

Кол-во по документации: 1 шт

Цена по запросу

21065

коннектор

connector

Кол-во по документации: 1 шт

Цена по запросу

10045

секция внешняя длинной лапы (оригинал)

outer tube of long arm

Кол-во по документации: 1 шт

49061.08 ₽

10047

секция внутренняя длинной лапы

inner tube of long arm

Кол-во по документации: 1 шт

Цена по запросу

21012

шкив

wheel

Кол-во по документации: 1 шт

Цена по запросу

01Y1005

штифт

pin

Кол-во по документации: 1 шт

Цена по запросу

DS-10-04

штифт

pin

Кол-во по документации: 1 шт

Цена по запросу

01Y1006

штифт

pin

Кол-во по документации: 1 шт

Цена по запросу

21014

пружина

spring

Кол-во по документации: 1 шт

Цена по запросу

21015

стопор

gear

Кол-во по документации: 1 шт

Цена по запросу

DS-10-05

болт

bolt

Кол-во по документации: 1 шт

Цена по запросу

10048

секция внешняя короткой лапы (оригинал)

outer tube of short arm

Кол-во по документации: 1 шт

49061.08 ₽

10049

секция промежуточная короткой лапы

middle tube of short arm

Кол-во по документации: 1 шт

Цена по запросу

21017

упор

pad

Кол-во по документации: 1 шт

Цена по запросу

21020

втулка регулировочная

adjusting bushing

Кол-во по документации: 1 шт

Цена по запросу

21021

втулка

fixing bushing

Кол-во по документации: 1 шт

Цена по запросу

DS-10-06

кольцо вытяжное

ring-pull

Кол-во по документации: 1 шт

Цена по запросу

10050

секция внутренняя короткой лапы

arm section

Кол-во по документации: 1 шт

Цена по запросу

DS-10-07

болт

bolt

Кол-во по документации: 1 шт

Цена по запросу

21013

заглушка

plug

Кол-во по документации: 1 шт

Цена по запросу

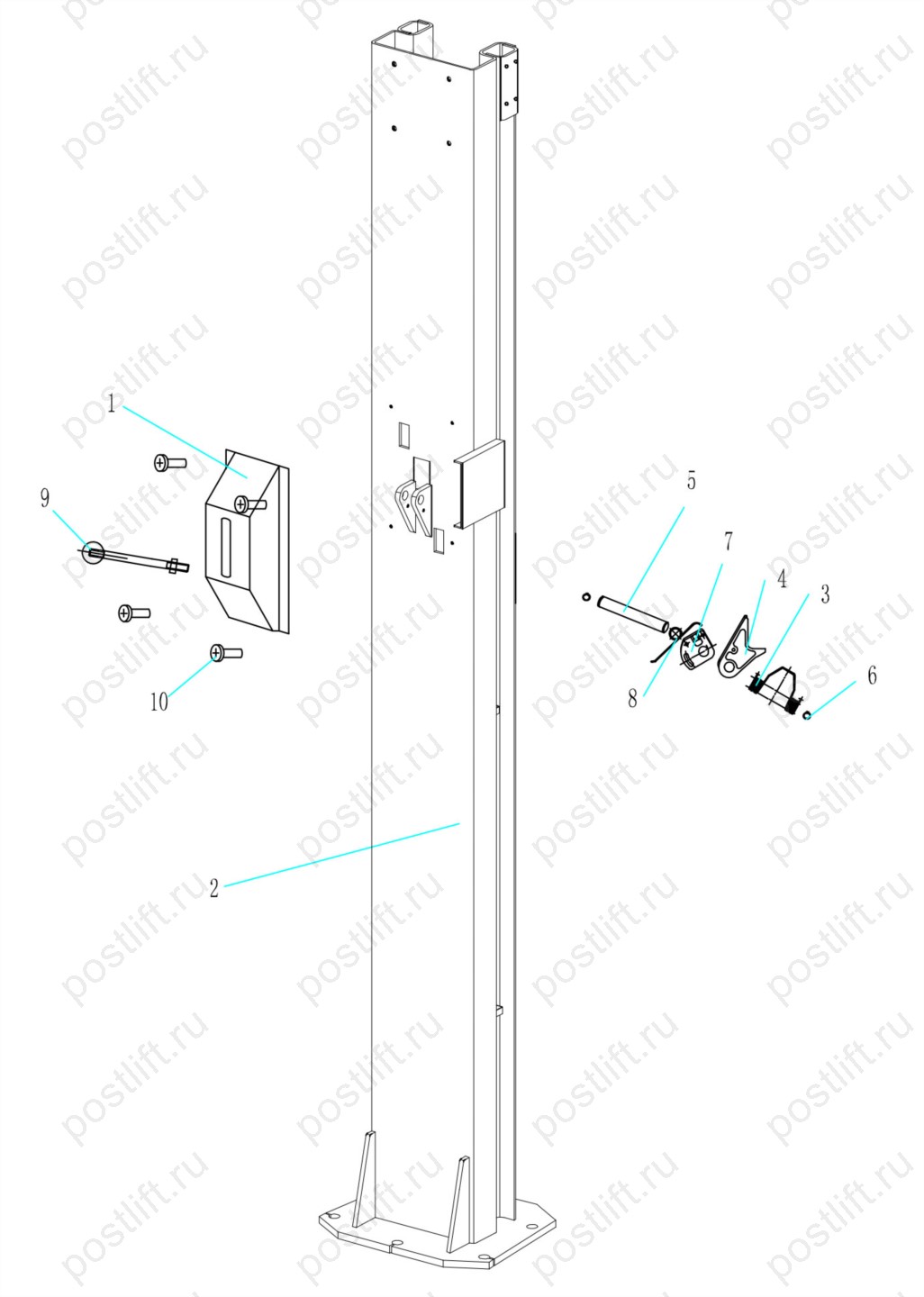

Вид 4

№

Артикул

Наименование

Цена

21054

крышка рычага защитная (оригинал)

protect cover

Кол-во по документации: 1 шт

556.42 ₽

10001

стойка

column

Кол-во по документации: 1 шт

Цена по запросу

21002

пружина

spring

Кол-во по документации: 1 шт

Цена по запросу

21003

стопор блокировочный

manual lock

Кол-во по документации: 1 шт

Цена по запросу

01Y1003

штифт

shaft

Кол-во по документации: 1 шт

Цена по запросу

DS-10-01

кольцо стопорное

retainer ring

Кол-во по документации: 1 шт

Цена по запросу

21004

пластина крепежная

board

Кол-во по документации: 1 шт

Цена по запросу

21001

пружина

spring

Кол-во по документации: 1 шт

Цена по запросу

21008

рычаг

handle

Кол-во по документации: 1 шт

Цена по запросу

DS-10-02

болт

bolt

Кол-во по документации: 1 шт

Цена по запросу

Подъемник двухстоечный симметричный TST 45SW (4.5 т) (деталировка).pdf

Подробная информация о конструкции на Подъемник двухстоечный симметричный TST 45SW (4.5 т), представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
