Запчасти для: Подъемник двухстоечный TST45G (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

Общий вид

Подъемная лапа в сборе, длинная

Перекладина в сборе

Подъемная каретка

Система тросов и цилиндров

Стойка без агрегата в сборе

Стойка с агрегатом в сборе

Гидроагрегат для TST 45

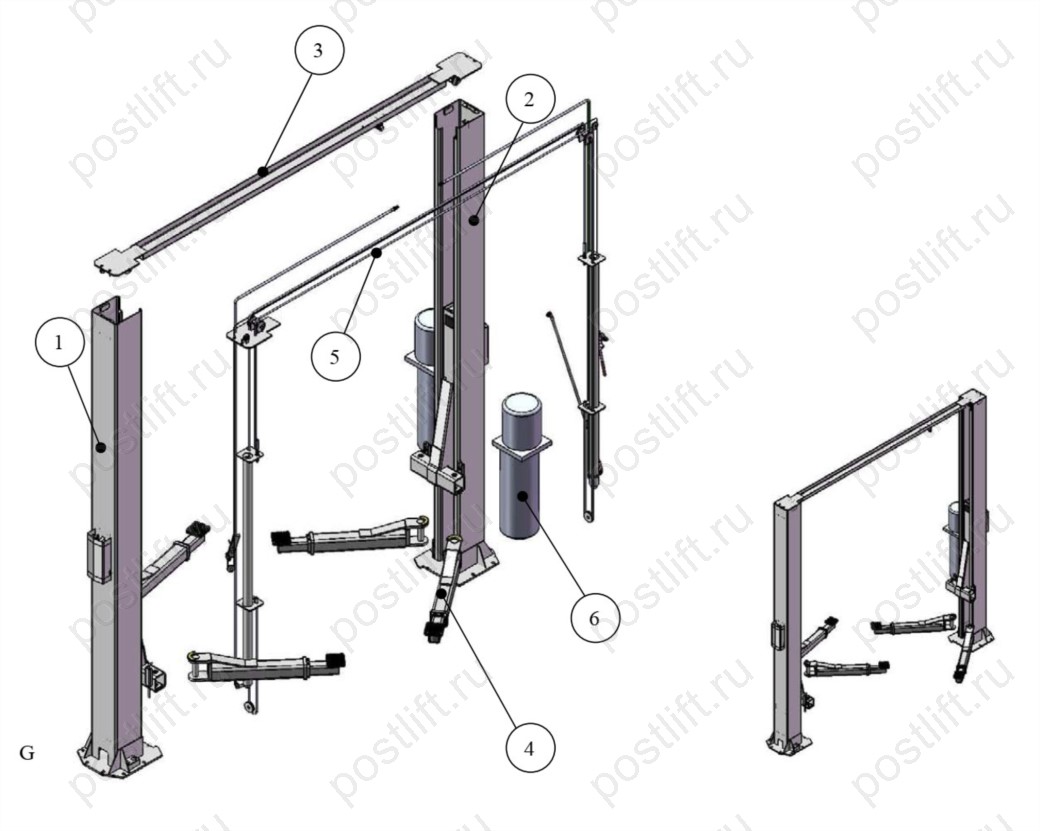

Общий вид

№

Артикул

Наименование

Цена

1010011100_TST45

Стойка без агрегата в сборе

Column Install

Кол-во по документации: 1 шт

Цена по запросу

1010011101_TST45

Стойка с агрегатом в сборе

Column Install

Кол-во по документации: 1 шт

Цена по запросу

1010014100_TST45G

Перекладина в сборе L=3472 мм

Beam Install L=3472

Кол-во по документации: 1 шт

Цена по запросу

1010013101_TST45G

Лапа подъемная в сборе L=660 + L=773 мм

Arm L=660/L=773

Кол-во по документации: 4 шт

Цена по запросу

1010011108_TST45G

Комплект тросов и гидравлических шлангов

Cable And Oil Hose

Кол-во по документации: 1 шт

Цена по запросу

1010011001_TST45

Гидроагрегат в сборе

Power Unit

Кол-во по документации: 1 шт

Цена по запросу

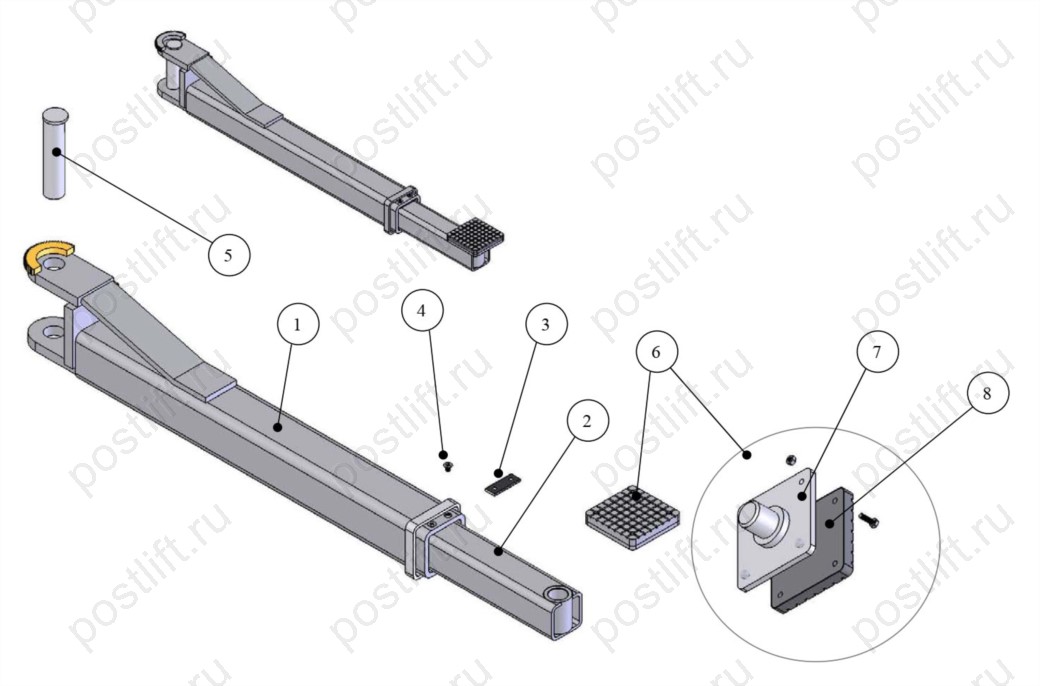

Подъемная лапа в сборе, длинная

№

Артикул

Наименование

Цена

1010013201_TST45G

Корпус лапы несущий L=660 мм

Arm Body Welding L=660

Кол-во по документации: 2 шт

Цена по запросу

1010013202_TST45G

Корпус лапы выдвижной L=737 мм

Inner Welding L=737

Кол-во по документации: 2 шт

Цена по запросу

1010013022_TST45

Пластина стопорная

Stop Runner

Кол-во по документации: 2 шт

Цена по запросу

9011008003_TST45

Винт M8х12

M8*12 Screw

Кол-во по документации: 4 шт

Цена по запросу

1010013008_TST45

Ось

Shaft

Кол-во по документации: 2 шт

Цена по запросу

1010013103_TST45

Подушка упорная в сборе

Arm Pad

Кол-во по документации: 2 шт

Цена по запросу

1010013212_TST45

Основание стальное

Steel Pad

Кол-во по документации: 2 шт

Цена по запросу

1010013011_TST45

Подушка резиновая

Rubber Pad

Кол-во по документации: 2 шт

Цена по запросу

Перекладина в сборе

№

Артикул

Наименование

Цена

1010014201_TST45G

Корпус перекладины L=3165

Beam Welding L=3165

Кол-во по документации: 1 шт

Цена по запросу

1010014011_TST45

Шкив троса

Cable Pulley

Кол-во по документации: 4 шт

Цена по запросу

9010030016_TST45

Винт M3/8"х45

Screw M3/8"*45

Кол-во по документации: 6 шт

Цена по запросу

9020040003_TST45

Гайка M3/8"

Nut M3/8"

Кол-во по документации: 6 шт

Цена по запросу

9010020014_TST45

Винт M3/8"х30

Screw M3/8"*30

Кол-во по документации: 2 шт

Цена по запросу

1010014010_TST45

Шкив

Block Pulley

Кол-во по документации: 2 шт

Цена по запросу

1010014013_TST45

Штанга концевого выключателя

Stop Protector

Кол-во по документации: 1 шт

Цена по запросу

1010014205_TST45

Скоба штанги

Stop Bracket

Кол-во по документации: 1 шт

Цена по запросу

9011009008_TST45

Винт M4х35

Screw M4*35

Кол-во по документации: 2 шт

Цена по запросу

1010014019_TST45

Выключатель концевой

Limit Switch

Кол-во по документации: 1 шт

Цена по запросу

9011009005_TST45

Винт 4х20

Screw M4*20

Кол-во по документации: 2 шт

Цена по запросу

9020010001_TST45

Гайка M4

Nut M4

Кол-во по документации: 4 шт

Цена по запросу

9050011004_TST45

Шпилька

Beta Pin

Кол-во по документации: 4 шт

Цена по запросу

Подъемная каретка

№

Артикул

Наименование

Цена

1010012001_TST45

Корпус каретки

Arm Holder

Кол-во по документации: 1 шт

Цена по запросу

1010012016_TST45

Блок скольжения

Shaft

Кол-во по документации: 8 шт

Цена по запросу

1010012017_TST45

Протектор каретки

Carriage Cover

Кол-во по документации: 1 шт

Цена по запросу

1010012203_TST45

Стопор

Locking Arm Device

Кол-во по документации: 2 шт

Цена по запросу

9030010001_TST45

Штифт

Pin

Кол-во по документации: 2 шт

Цена по запросу

1010012014_TST45

Пружина

Spring

Кол-во по документации: 2 шт

Цена по запросу

Система тросов и цилиндров

№

Артикул

Наименование

Цена

1010011102_TST45G

Трос L=9284 мм

Equalizer Cable L=9284

Кол-во по документации: 2 шт

Цена по запросу

1010011130_TST45G

Трос безопасности L=7646 мм

Safity Cable L=7646

Кол-во по документации: 1 шт

Цена по запросу

9040010021_TST45G

Шланг гидравлический L=5258 мм

Oil Hose L=5258

Кол-во по документации: 2 шт

Цена по запросу

1010014010_TST45

Ролик троса безопасности

Safety Sheaves

Кол-во по документации: 2 шт

Цена по запросу

1010014011+1010011025_TST45

Шкив безопасности + ось

Safety Pulley+ Gearing

Кол-во по документации: 4 шт

Цена по запросу

1010014012_TST45G

Ось тросового ролика

Cable Pulley Shaft

Кол-во по документации: 2 шт

Цена по запросу

9040020016_TST45

Фитинг правого гидроцилиндра

Oil Hose Fitter

Кол-во по документации: 1 шт

Цена по запросу

9040010038_TST45

Шланг гидравлический L=1385 мм

Oil Hose L=1385

Кол-во по документации: 1 шт

Цена по запросу

9020070002_TST45

Гайка 1/2"-13

1/2"-13 Nut

Кол-во по документации: 4 шт

Цена по запросу

9040030010+9040020015_TST45

Гидроцилиндр (L=1848 мм) + клапан

Cylinder+ Flex Valve

Кол-во по документации: 2 шт

Цена по запросу

9040010017_TST45

Фитинг левого гидроцилиндра

Oil Hose Fitter

Кол-во по документации: 1 шт

Цена по запросу

9040020025_TST45

Фитинг соединительный

Oil Hose Fitte

Кол-во по документации: 1 шт

Цена по запросу

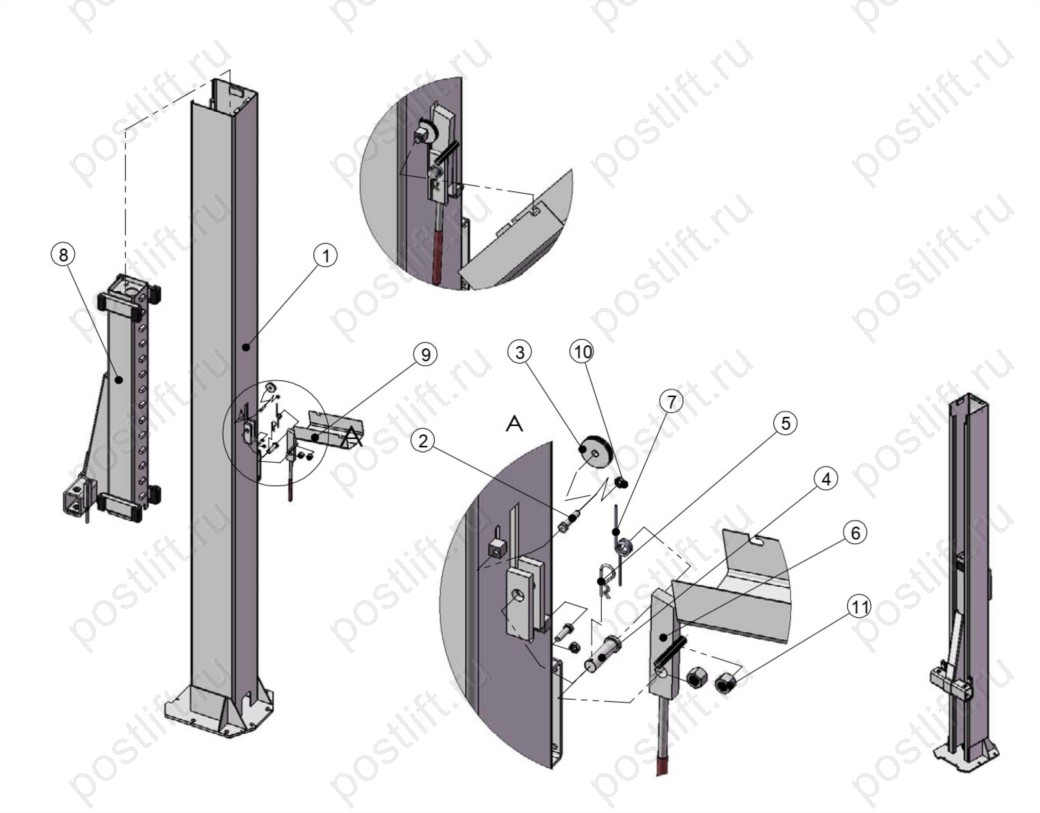

Стойка без агрегата в сборе

№

Артикул

Наименование

Цена

1010011202_TST45

Корпус стойки без агрегата

Offside Column Welding

Кол-во по документации: 1 шт

Цена по запросу

9010020014_TST45

Винт M3/8"х30

M3/8"*30 Screw

Кол-во по документации: 2 шт

Цена по запросу

1010014010_TST45

Ролик троса безопасности

Safety Cable Sheave

Кол-во по документации: 1 шт

Цена по запросу

1010011024_TST45

Ось защелки

Clevis Pin

Кол-во по документации: 2 шт

Цена по запросу

9050010410_TST45

Штифт

Beta Pin

Кол-во по документации: 1 шт

Цена по запросу

1010011106_TST45

Защелка безопасности

Offside Safety

Кол-во по документации: 1 шт

Цена по запросу

1010011019_TST45

Пружина

Spring

Кол-во по документации: 1 шт

Цена по запросу

1010012000_TST45

Каретка в сборе

Carriage Install

Кол-во по документации: 1 шт

Цена по запросу

1010011014_TST45

Кожух

Cover

Кол-во по документации: 1 шт

Цена по запросу

9020070001_TST45

Гайка M5/8"

M5/8" Nut

Кол-во по документации: 2 шт

Цена по запросу

9020040003_TST45

Гайка M3/8"

M3/8" Nut

Кол-во по документации: 2 шт

Цена по запросу

Стойка с агрегатом в сборе

№

Артикул

Наименование

Цена

1010011202_TST45

Корпус стойки с агрегатом

Offside Column Welding

Кол-во по документации: 1 шт

Цена по запросу

9010020014_TST45

Винт M3/8"х30

M3/8"*30 Screw

Кол-во по документации: 2 шт

Цена по запросу

1010014010_TST45

Ролик троса безопасности

Safety Cable Sheave

Кол-во по документации: 1 шт

Цена по запросу

1010011024_TST45

Ось защелки

Clevis Pin

Кол-во по документации: 2 шт

Цена по запросу

9050010410_TST45

Штифт

Beta Pin

Кол-во по документации: 1 шт

Цена по запросу

1010011105_TST45

Защелка безопасности

Offside Safety

Кол-во по документации: 1 шт

Цена по запросу

1010011019_TST45

Пружина

Spring

Кол-во по документации: 1 шт

Цена по запросу

1010012000_TST45

Каретка в сборе

Carriage Install

Кол-во по документации: 1 шт

Цена по запросу

1010011014_TST45

Кожух

Cover

Кол-во по документации: 1 шт

Цена по запросу

9020070003_TST45

Гайка M3/8"

M3/8" Nut

Кол-во по документации: 2 шт

Цена по запросу

9020040001_TST45

Гайка M5/8"

M5/8" Nut

Кол-во по документации: 2 шт

Цена по запросу

Гидроагрегат для TST 45

№

Артикул

Наименование

Цена

1_TST45

Мотор

Motor

Кол-во по документации: 1 шт

Цена по запросу

Hexangular srew cup

Кол-во по документации: 1 шт

Цена по запросу

3_TST45

Рукоятка

Handle

Кол-во по документации: 1 шт

Цена по запросу

4_TST45

Отверстие для гидрошланга

Exit connectror

Кол-во по документации: 1 шт

Цена по запросу

5_TST45

Заглушка

Down valve

Кол-во по документации: 1 шт

Цена по запросу

6_TST45

Клапан опускания

Pressure release valve

Кол-во по документации: 1 шт

Цена по запросу

7_TST45

Муфта

Connector

Кол-во по документации: 1 шт

Цена по запросу

8_TST45

Клапан регулировки скорости опускания

Flux valve

Кол-во по документации: 1 шт

Цена по запросу

9_TST45

Клапан регулировки давления

System pressure valve

Кол-во по документации: 1 шт

Цена по запросу

10_TST45

Гидроблок в сборе

Center valve board

Кол-во по документации: 1 шт

Цена по запросу

11_TST45

Гидронасос

Gear pump

Кол-во по документации: 1 шт

Цена по запросу

12_TST45

Болт 6-гр.

Inner hexangular srew

Кол-во по документации: 2 шт

Цена по запросу

13_TST45

Резервуар для жидкости

Oil box

Кол-во по документации: 1 шт

Цена по запросу

14_TST45

Болт крепежный

Screw

Кол-во по документации: 3 шт

Цена по запросу

Подъемник двухстоечный TST45G (деталировка).pdf

Подробная информация о конструкции на Подъемник двухстоечный TST45G, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
