Запчасти для: Подъемник четырехстоечный для "развал-схождения" 4.1 т TST440B (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

Вид 1

№

Артикул

Наименование

Цена

Cтойка

Сolumn welding

Кол-во по документации: 4 шт

Цена по запросу

01-08

Пластина стойки верхняя

Сolumn"s top plate welding

Кол-во по документации: 4 шт

Цена по запросу

01-05

Пластина стопорная

Lock strip welding

Кол-во по документации: 4 шт

Цена по запросу

01-13

Гайка М20

Screw M20

Кол-во по документации: 8 шт

Цена по запросу

01-14

Винт М12х35

Screw M 12*35

Кол-во по документации: 8 шт

Цена по запросу

01-15

Шайба пружинная М12

Flat pad M12

Кол-во по документации: 8 шт

Цена по запросу

01-16

Шайба М12

Flip pad M12

Кол-во по документации: 8 шт

Цена по запросу

01-17

Гайка М12

Screw M12

Кол-во по документации: 8 шт

Цена по запросу

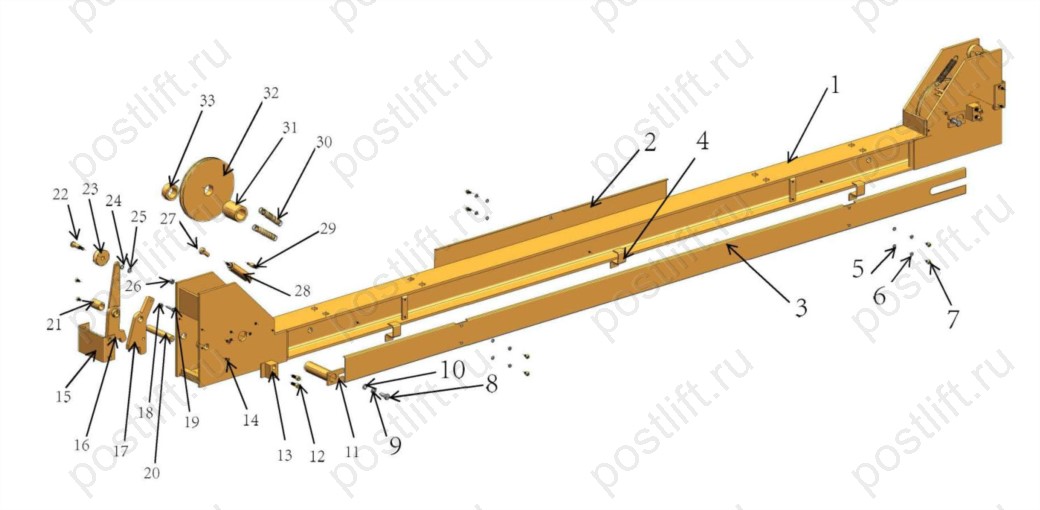

Вид 2

№

Артикул

Наименование

Цена

02-A-07

Крышка платформы верхняя

Runway

Кол-во по документации: 2 шт

Цена по запросу

02-A-03

Платформа пластины скольжения

Sliding plate

Кол-во по документации: 2 шт

Цена по запросу

02-A-05

Крышка пластины скольжения

Cover of sliding plate

Кол-во по документации: 2 шт

Цена по запросу

02-11

Штифт аппарели

Guiding plate shaft

Кол-во по документации: 2 шт

Цена по запросу

02-A-02

Аппарель

Guiding plate

Кол-во по документации: 2 шт

Цена по запросу

02-47

Шкив

Cable wheel

Кол-во по документации: 10 шт

Цена по запросу

02-42

Вал шкива

Cable wheel shaft

Кол-во по документации: 4 шт

Цена по запросу

02-40

Втулка 1

Spacer bush 1

Кол-во по документации: 4 шт

Цена по запросу

02-41

Втулка 2

Spacer bush 2

Кол-во по документации: 3 шт

Цена по запросу

02-64

Гайка М24

Screw M24

Кол-во по документации: 2 шт

Цена по запросу

02-54

Пластина крепления тросов 1

Cylinder stopper 1

Кол-во по документации: 1 шт

Цена по запросу

02-62

Пластина крепления тросов 2

Cylinder stopper 2

Кол-во по документации: 1 шт

Цена по запросу

02-63

Цилиндр

Cylinder

Кол-во по документации: 1 шт

Цена по запросу

02-39

Втулка 3

Spacer bush 3

Кол-во по документации: 1 шт

Цена по запросу

02-51

Пластина предотвращения скатывания

Stop board

Кол-во по документации: 2 шт

Цена по запросу

02-65

Винт М12х25

Screw M 12*25

Кол-во по документации: 4 шт

Цена по запросу

02-A-04

Крышка 1

Cover 1

Кол-во по документации: 2 шт

Цена по запросу

02-A-06

крышка 2

Cover 2

Кол-во по документации: 2 шт

Цена по запросу

Вид 3

№

Артикул

Наименование

Цена

Поперечина

Beam welding

Кол-во по документации: 2 шт

Цена по запросу

03-34

Пластина боковая

Stop board 2

Кол-во по документации: 2 шт

Цена по запросу

03-25

Крышка поперечины боковая

Кол-во по документации: 2 шт

Цена по запросу

03-28

Скоба блокировочная

Lock bracket

Кол-во по документации: 6 шт

Цена по запросу

03-41

Шайба М6

Flat pad M6

Кол-во по документации: 24 шт

Цена по запросу

03-42

Шайба пружинная М6

Flip pad M6

Кол-во по документации: 24 шт

Цена по запросу

03-43

Винт M6х10

Screw M6*10

Кол-во по документации: 24 шт

Цена по запросу

03-44

Винт M 10х20

Screw M 10*20

Кол-во по документации: 4 шт

Цена по запросу

03-45

Шайба пружинная M10

Flat pad M10

Кол-во по документации: 4 шт

Цена по запросу

03-46

Шайба M10

Flip pad M10

Кол-во по документации: 4 шт

Цена по запросу

03-21

Вал шкива

Beam"s wheel axle welding

Кол-во по документации: 4 шт

Цена по запросу

03-47

Винт M8х20

Screw M8*20

Кол-во по документации: 16 шт

Цена по запросу

03-19

Блок скольжения

Block

Кол-во по документации: 16 шт

Цена по запросу

03-48

Винт M6х10

Screw M6*10

Кол-во по документации: 16 шт

Цена по запросу

03-26

Крышка блокировочного устройства

Fixed cover

Кол-во по документации: 4 шт

Цена по запросу

03-30

Пластина прижимная

Cable lock plate welding

Кол-во по документации: 4 шт

Цена по запросу

03-29

Стопор

Lock plate

Кол-во по документации: 4 шт

Цена по запросу

03-49

Гайка M6

Screw M6

Кол-во по документации: 4 шт

Цена по запросу

03-50

Винт M6х35

Screw M6*35

Кол-во по документации: 4 шт

Цена по запросу

03-20

Палец стопора

Center locating shaft

Кол-во по документации: 4 шт

Цена по запросу

03-38

Втулка стопора

Beam lock sleeve

Кол-во по документации: 4 шт

Цена по запросу

03-37

Штифт шкива стопора

Lock wheel"s Ixing shaft

Кол-во по документации: 4 шт

Цена по запросу

03-12

Шкив стопора нейлоновый

Loch nylon wheel

Кол-во по документации: 4 шт

Цена по запросу

03-51

Шайба пружинная M8

Flap pad M8

Кол-во по документации: 4 шт

Цена по запросу

03-52

Шайба M8

Flip pad M8

Кол-во по документации: 4 шт

Цена по запросу

03-53

Винт M8

Screw M8

Кол-во по документации: 4 шт

Цена по запросу

03-39

Соединитель пневмоцилиндра

Connector of air cylinder

Кол-во по документации: 4 шт

Цена по запросу

03-40

Пневмоцилиндр

Air cylinder

Кол-во по документации: 4 шт

Цена по запросу

03-36

Штифт пневмоцилиндра

Fixing shaft of air cylinder

Кол-во по документации: 4 шт

Цена по запросу

03-16

Пружина растяжения

Tension sping

Кол-во по документации: 8 шт

Цена по запросу

03-14

Втулка длинная

Long spacer bush

Кол-во по документации: 4 шт

Цена по запросу

02-47

Шкив

Cable wheel

Кол-во по документации: 10 шт

Цена по запросу

03-15

Втулка короткая

Short spacer bush

Кол-во по документации: 4 шт

Цена по запросу

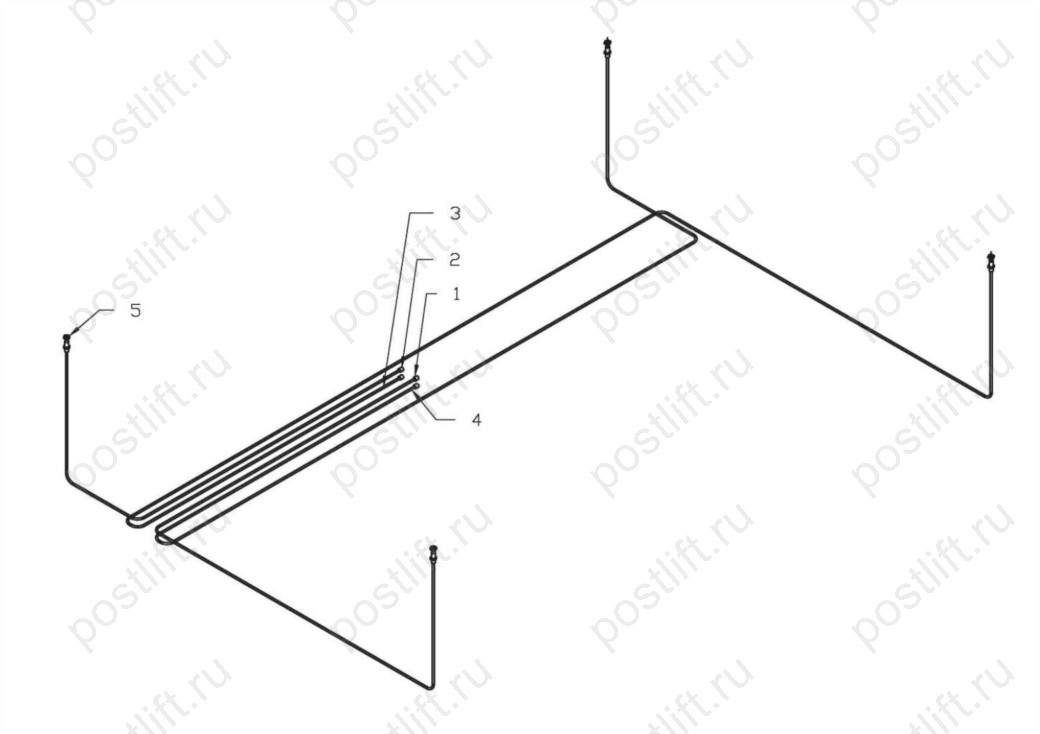

Вид 4

№

Артикул

Наименование

Цена

04-01_TST440B

Трос №1 (3200 мм) для TST440B (оригинал)

Кол-во по документации: 1 шт

8731.80 ₽

04-01

Трос №1 (3200 мм)

Cable No.1 (3200 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-02

Трос №2 (4755 мм)

Cable No.2 (4755 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-03

Трос №3 (7880 мм)

Cable No.3 (7880 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-04

Трос №4 (9435 мм)

Cable No.4 (9435 mm)

Кол-во по документации: 1 шт

Цена по запросу

04-05

Гайка

nut

Кол-во по документации: 8 шт

Цена по запросу

Подъемник четырехстоечный для "развал-схождения" 4.1 т TST440B (деталировка).pdf

Подробная информация о конструкции на Подъемник четырехстоечный для "развал-схождения" 4.1 т TST440B, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
