Запчасти для: Подъемник четырехстоечный TST 440A 2011 N (деталировка)

Список запасных частей (деталировка)

Вид 1
Вид 2
Вид 3
Вид 4
Вид 5
Вид 6
Вид 7
Вид 8
Вид 1
Артикул
Наименование
Цена
1
1030028888
Стойка ведущая
Master Post
Кол-во по документации: 1 шт
Цена по запросу
2
1030028887
Стойка ведомая (оригинал)
Slave Post
Кол-во по документации: 3 шт
137335.96 ₽
3
1030020031
Балка в сборе (1) (оригинал)
Beam (1)
Кол-во по документации: 1 шт
40689.94 ₽
4
1030020032
Балка в сборе (2) (оригинал)
Beam (2)
Кол-во по документации: 1 шт
41438.96 ₽
5
1030021000
Платформа (1) (оригинал)
Runway(1)
Кол-во по документации: 1 шт
120020.08 ₽
6
1030021004
Платформа (2) (оригинал)
Runway(2)
Кол-во по документации: 1 шт
76118.02 ₽
7
9010030012, 9020010012, 9030034010
Винт M14х85, Гайка M14, Шайба плоская
M14*85 Screw, M14 Nut, Flat Washer
Кол-во по документации: 8 шт
Цена по запросу
8
1003001076
Ограничитель (оригинал)
Stopped Plate
Кол-во по документации: 2 шт
5033.96 ₽
9
1030041067
Соединитель
Pin
Кол-во по документации: 4 шт
Цена по запросу
10
1003001064
Аппарель
Ramp
Кол-во по документации: 2 шт
Цена по запросу
11
1010021011, 9020010005, 9030034005
Амортизатор резиновый, Гайка M8, Шайба Ø8
Power Pack Rubber, M8 Nut, Ø8 Flat Washer
Кол-во по документации: 4 шт
Цена по запросу
12
9040040017
Power Unit
Кол-во по документации: 1 шт
4170.94 ₽
Вид 2
Артикул
Наименование
Цена
1
1030021000
Платформа (оригинал)
Ranway Body
Кол-во по документации: 1 шт
120020.08 ₽
2
1030020063+1030020059
Шкив (1-ручейковый) с вкладышем
Pulley (1)
Кол-во по документации: 2 шт
Цена по запросу
3
1030021024
Палец шкива (оригинал)
Pulley Shaft
Кол-во по документации: 4 шт
4396.40 ₽
4
9011003013
Винт M8×25
M8×25 Screw
Кол-во по документации: 4 шт
Цена по запросу
5
1030020121+1030020061
Шкив (2-ручейковый) с вкладышем
Pulley (2)
Кол-во по документации: 2 шт
Цена по запросу
6
9040030001
Гидроцилиндр (оригинал)
Cylinder
Кол-во по документации: 1 шт
77473.12 ₽
7
1030020141
Палец цилиндра
Cylinder Pin
Кол-во по документации: 1 шт
Цена по запросу
8
9030011004
Штифт Ø3.2×45
Ø3.2×45 Pin
Кол-во по документации: 2 шт
Цена по запросу
9
1030020217
Гайка цилиндра
Cylinder Nut
Кол-во по документации: 1 шт
Цена по запросу
10
1030020119
Cylinder Stop Runner
Кол-во по документации: 1 шт
4754.90 ₽
11
1030021022
Cable Holder
Кол-во по документации: 1 шт
680.06 ₽
12
1030020218
Гайка прижимная
Cylinder Nut
Кол-во по документации: 1 шт
Цена по запросу
13
9040020002
Oil Hose Connector
Кол-во по документации: 1 шт
933.24 ₽
14
9040010005
Шланг S L=1770 мм (оригинал)
Oil Hose (S)
Кол-во по документации: 1 шт
4085.46 ₽
15
9040020001
Long Hose Connector (Include Nut)
Кол-во по документации: 1 шт
742.82 ₽
16
9020040004
Шайба плоская Ø12
Ø12 Flat Washer
Кол-во по документации: 1 шт
Цена по запросу
Вид 3
Артикул
Наименование
Цена
1
1030020002
Стойка
Column
Кол-во по документации: 1 шт
Цена по запросу
2
1030020007
Safety Plate
Кол-во по документации: 1 шт
6761.84 ₽
3
1030020003
Защитная крышка (оригинал)
Top Plate
Кол-во по документации: 1 шт
10067.90 ₽
4
9030034014
Шайба M18
M18 Flat Washer
Кол-во по документации: 1 шт
Цена по запросу
5
9020010016
Гайка M18 (оригинал)
M18 Nut
Кол-во по документации: 1 шт
389.92 ₽
6
1030020013
Крышка стойки (оригинал)
Column Cover
Кол-во по документации: 1 шт
2308.16 ₽
7
9010040008
Винт M8х25
M8x25 Screw
Кол-во по документации: 2 шт
Цена по запросу
8
9030034014
Шайба M8
M8 Flat Washer
Кол-во по документации: 2 шт
Цена по запросу
9
9020010005
Гайка M8
M8 Nut
Кол-во по документации: 2 шт
Цена по запросу
10
9010040019
Винт M12х25
M12x25 Screw
Кол-во по документации: 1 шт
Цена по запросу
11
9020010011
Гайка M12 (оригинал)
M12 Nut
Кол-во по документации: 1 шт
171.86 ₽
12
9030034008
Шайба M12
M12 Flat Washer
Кол-во по документации: 2 шт
Цена по запросу
Вид 4
Артикул
Наименование
Цена
1
1030021084
Трос тяговый
Cable
Кол-во по документации: 4 шт
Цена по запросу
2
1030020063+1030020059
Шкив (1-ручейковый) с осью
Pulley (1)
Кол-во по документации: 6 шт
Цена по запросу
3
1030020121+1030020061
Шкив (2-ручейковый) с осью
Pulley (2)
Кол-во по документации: 2 шт
Цена по запросу
4
1030021022
Cable Holder
Кол-во по документации: 1 шт
680.06 ₽
5
1030020119
Cylinder Stop Runner
Кол-во по документации: 1 шт
4754.90 ₽
6
1030020217
Гайка цилиндра
Cylinder Nut
Кол-во по документации: 1 шт
Цена по запросу
7
1030020218
Гайка прижимная
Cylinder Nut
Кол-во по документации: 1 шт
Цена по запросу
8
9040030001
Гидроцилиндр (оригинал)
Cylinder
Кол-во по документации: 1 шт
77473.12 ₽
9
9030034014
Шайба M20
M20 Flat Washer
Кол-во по документации: 4 шт
Цена по запросу
10
9020070004
Гайка 3/4"-16 (оригинал)
3/4"-16 Nut
Кол-во по документации: 4 шт
480.48 ₽
Вид 5
Артикул
Наименование
Цена
1
9040040010
Power Unit
Кол-во по документации: 1 шт
80654.12 ₽
2
9040020002
Фитинг шланга (оригинал)
Hose Fitting
Кол-во по документации: 2 шт
933.24 ₽
3
9040010004
Straight Hose
Кол-во по документации: 1 шт
8829.74 ₽
4
9040020001
Фитинг шланга (оригинал)
Hose Fitting
Кол-во по документации: 1 шт
742.82 ₽
5
9040010005
Шланг S (оригинал)
S Hose
Кол-во по документации: 1 шт
4085.46 ₽
6
9040030001
Гидроцилиндр (оригинал)
Cylinder
Кол-во по документации: 1 шт
77473.12 ₽

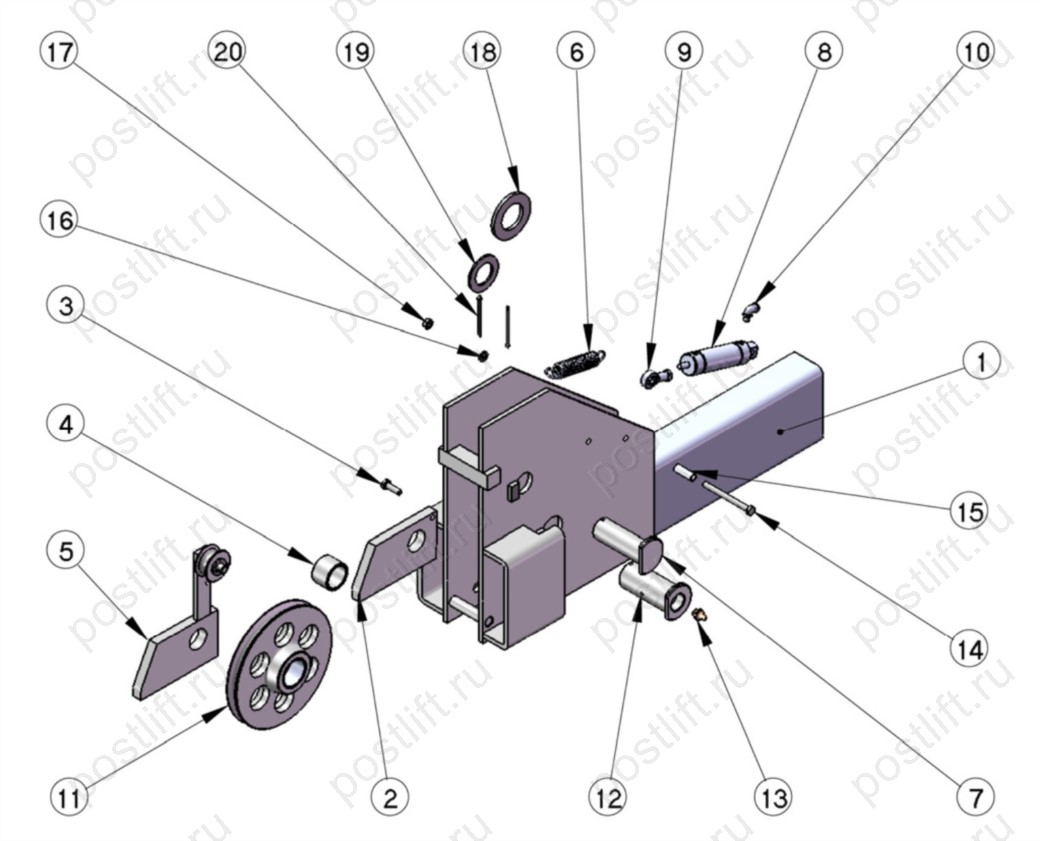

Вид 6
Артикул
Наименование
Цена
1
1030020023/1030020024
Балка Балка поперечная поперечная 1 2
Rectangle Steel
Кол-во по документации: 2 шт
Цена по запросу
2
1030020077
Защелка (1) (оригинал)
Safety Block (1)
Кол-во по документации: 1 шт
726.26 ₽
3
9010020006
Винт M6х20
M6*20 Screw
Кол-во по документации: 1 шт
Цена по запросу
4
1030020073
Вкладыш шкива (оригинал)
Safety Block Bushing
Кол-во по документации: 1 шт
865.58 ₽
5
1030020079
Защелка (2) (оригинал)
Safety Block (2)
Кол-во по документации: 1 шт
1591.30 ₽
6
1030020053
Пружина защелки
Block Spring
Кол-во по документации: 1 шт
Цена по запросу
7
1030020071
Палец
Block Shaft
Кол-во по документации: 1 шт
Цена по запросу
8
1030020075
Pneumatical cylinder
Кол-во по документации: 1 шт
5294.52 ₽
9
1030020088
Тяга
Hinger Bearing
Кол-во по документации: 1 шт
Цена по запросу
10
1050011930
Отвод 90°
90 Hose Connector
Кол-во по документации: 1 шт
Цена по запросу
11
1030020063+1030020061
Pulley (1)
Кол-во по документации: 1 шт
24772.32 ₽
12
1030020069
Палец шкива (аналог)
Pulley Shaft
Кол-во по документации: 1 шт
2000.00 ₽
13
1050010320
Отверстие для смазки
Butter
Кол-во по документации: 1 шт
Цена по запросу
14
9010030003
Болт M6х70
M6*70
Кол-во по документации: 1 шт
Цена по запросу
15
1030020089
Трубка пластиковая
Plastic Hose
Кол-во по документации: 1 шт
Цена по запросу
16
9030034002
Шайба плоская M6
M6 Flat Washer
Кол-во по документации: 1 шт
Цена по запросу
17
9020010003
Гайка M6
M6 Nut
Кол-во по документации: 1 шт
Цена по запросу
18
9030034018
Шайба Ø32
Ø32 Flat Washer
Кол-во по документации: 1 шт
Цена по запросу
19
9030034017
Шайба Ø25 (оригинал)
Ø25 Flat Washer
Кол-во по документации: 1 шт
15848.44 ₽
20
9030011004
Штифт Ø3.2×45
Ø3.2×45 Beta Pin
Кол-во по документации: 2 шт
Цена по запросу
21
1030020067
Ролик защелки (оригинал)
Small Roller
Кол-во по документации: 2 шт
1061.38 ₽

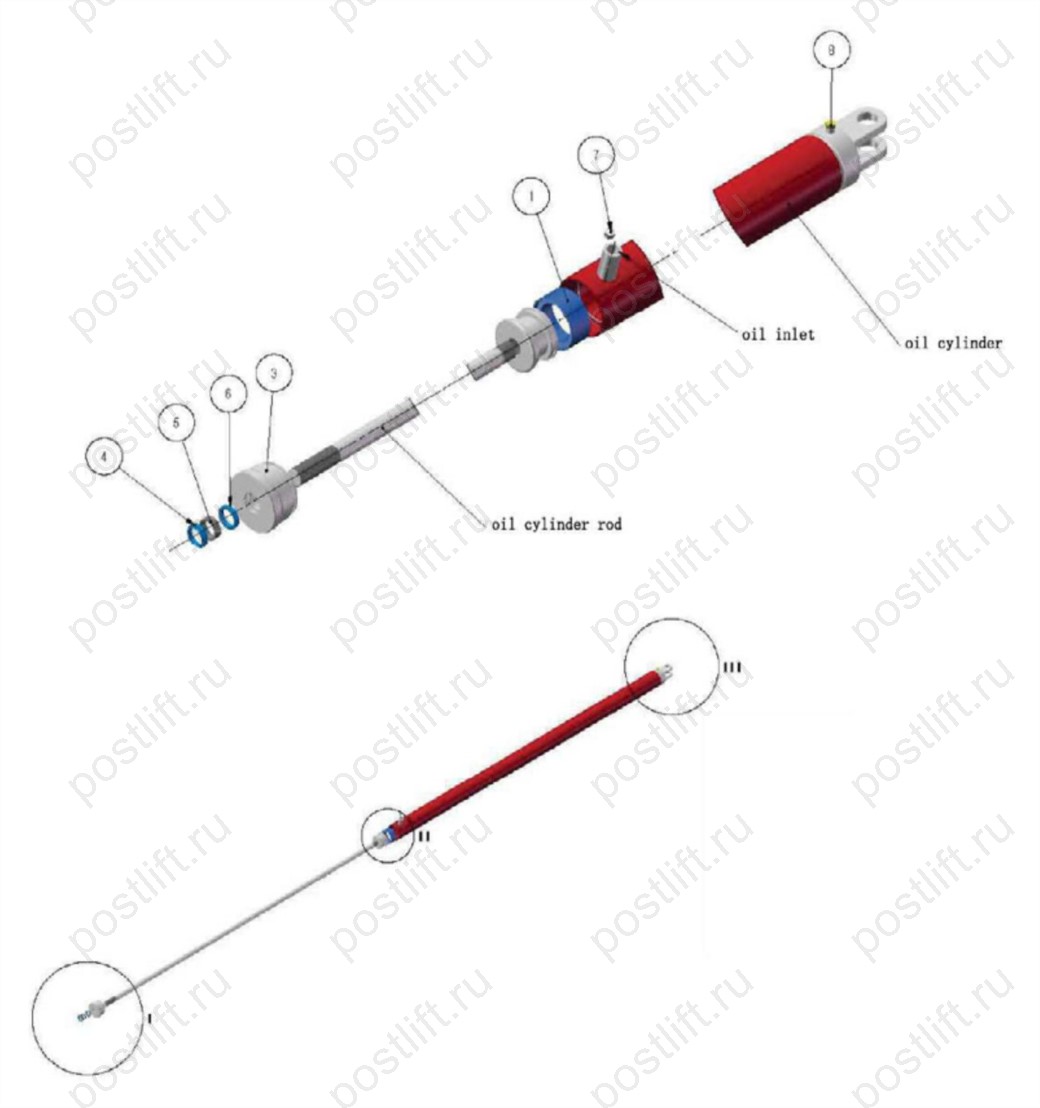

Вид 7
Артикул
Наименование
Цена
1
9040032005
Набор уплотнений (оригинал)
Seal kit
Кол-во по документации: 1 шт
2303.02 ₽
2
9040032097
Кольцо уплотнительное
0-type ring
Кол-во по документации: 1 шт
Цена по запросу
3
9040032107
Крышка передняя
Front end cover
Кол-во по документации: 1 шт
Цена по запросу
4
9040032077
dust-proof ring
Кол-во по документации: 1 шт
620.92 ₽
5
9040032026
Лента направляющая
guide tape
Кол-во по документации: 1 шт
Цена по запросу
6
9040032125
Уплотнение штока
rod seal
Кол-во по документации: 1 шт
Цена по запросу
7
9040032081
Клапан аварийный в сборе @VPN 14
explosion-proof valve ass@VPN 14
Кол-во по документации: 1 шт
Цена по запросу
8
9040032222
Глушитель
muffler
Кол-во по документации: 1 шт
Цена по запросу
Вид 8
Артикул
Наименование
Цена
1
9050010831
Lock Releasing
Кол-во по документации: 4 шт
5427.58 ₽
2
9050010861
Valve for Lock Releasing
Кол-во по документации: 1 шт
4662.00 ₽
3
9050010803
Фитинг угловой (оригинал)
Bend Connecting
Кол-во по документации: 1 шт
531.46 ₽
4
9050010805
Тройник (оригинал)
T-Cock
Кол-во по документации: 1 шт
316.00 ₽
5
1030020065
Блок скольжения (оригинал)
Sliding Shoe
Кол-во по документации: 8 шт
1095.58 ₽
6
1030020165
Стопор (оригинал)
Bolt
Кол-во по документации: 2 шт
531.46 ₽
7
9050030201
Steel Ball
Кол-во по документации: 1 шт
371.40 ₽
8
1030020156
Обойма шарика (1 шт.)
Steel Fixed Seat
Кол-во по документации: 1 шт
Цена по запросу
9
1030021056
Plate
Кол-во по документации: 2 шт
22467.74 ₽
10
9040049922
Трубка всасывающая (гидроагрегат), 325 мм
Oil Suction Tube
Кол-во по документации: 1 шт
Цена по запросу
11
9040049923
Трубка сливная (гидроагрегат), 270 мм
Drain Tube
Кол-во по документации: 1 шт
Цена по запросу
Подъемник четырехстоечный TST 440A 2011 N (деталировка).pdf

Подробная информация о конструкции на Подъемник четырехстоечный TST 440A 2011 N, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
