Запчасти для: Балансировочный станок CB1950B 2008 (деталировка)

Бренд:TROMMELBERG

Список запасных частей (деталировка)

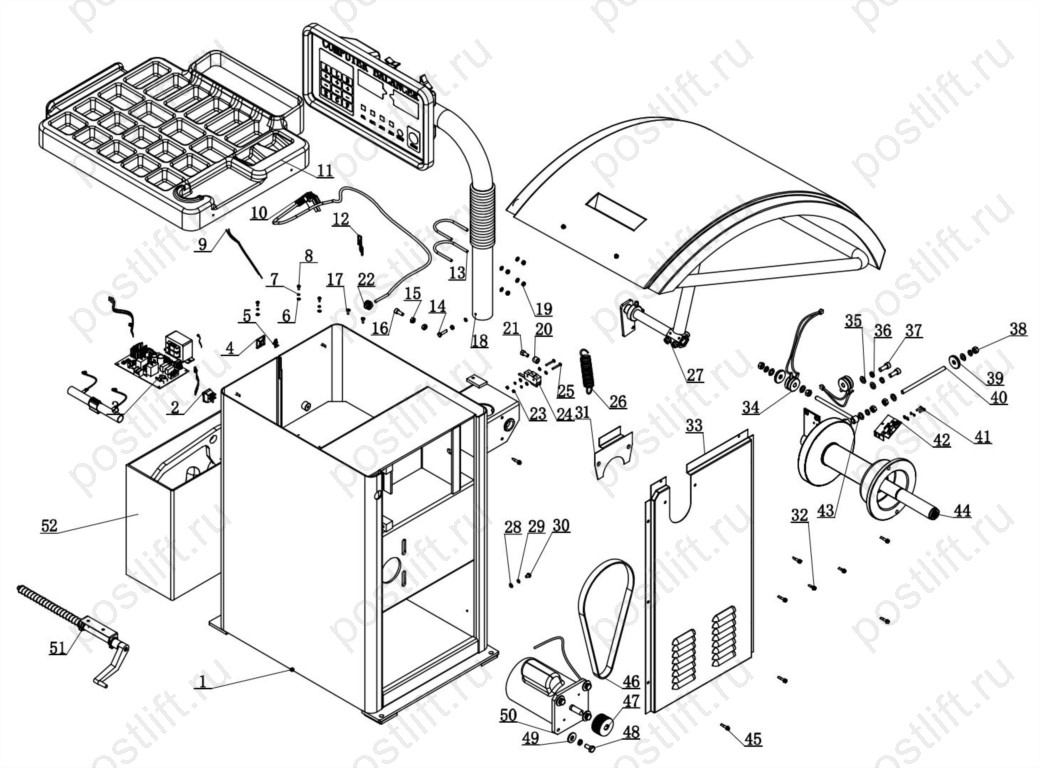

Вид 1

№

Артикул

Наименование

Цена

6008501

Корпус

BODY

Кол-во по документации: 1 шт

Цена по запросу

5508007

Выключатель (оригинал)

POWER SWITCH

Кол-во по документации: 1 шт

335.66 ₽

6000393

Плата основная в сборе

POWER PLATE ASSEMBLY

Кол-во по документации: 1 шт

Цена по запросу

5508015

Пластина фиксирующая (оригинал)

FIX PLATE

Кол-во по документации: 2 шт

48.96 ₽

5508003

Клипс пластиковый (оригинал)

PLASTIC CLIPPER

Кол-во по документации: 4 шт

40.74 ₽

5010040

Шайба 4

WASHER 4

Кол-во по документации: 9 шт

Цена по запросу

5000068

Шайба 4

WASHER 4

Кол-во по документации: 7 шт

Цена по запросу

5008030

Винты M4×10

SCREWS M4×10

Кол-во по документации: 3 шт

Цена по запросу

5508014

Кабель выключателя (оригинал)

SWITCH CONNECTION LINE

Кол-во по документации: 1 шт

4010.88 ₽

5508012

Кабель сетевой (оригинал)

POWER CABLE

Кол-во по документации: 1 шт

4010.88 ₽

6008502

Полка для грузов (оригинал)

WEIGHT TRAY

Кол-во по документации: 1 шт

6703.04 ₽

5508020

Шлейф соединительный основной платы (оригинал)

MAIN BOARD CONNECTION LINE

Кол-во по документации: 1 шт

1058.28 ₽

8008509

Хомут U-обр. стойки дисплея (оригинал)

PIPE BASE U-CLAMPR

Кол-во по документации: 2 шт

191.14 ₽

5008045

Болт M6X25 (оригинал)

BOLT M6X25

Кол-во по документации: 1 шт

18.64 ₽

5008011

Гайка M8 (оригинал)

NUT M8

Кол-во по документации: 2 шт

110.34 ₽

5010063

Винт M8X20

SCREW M8X20

Кол-во по документации: 1 шт

Цена по запросу

5008008

Винт M5X12

SCREW M5× 12

Кол-во по документации: 2 шт

Цена по запросу

6000394

Панель управления в сборе

DISPLAY COVER ASSEMBLY

Кол-во по документации: 1 шт

Цена по запросу

5007001

Гайка M6 (оригинал)

NUTM6

Кол-во по документации: 5 шт

10.88 ₽

6008514

Вал эксцентриковый (оригинал)

ACCENTRICAL SHAFT

Кол-во по документации: 1 шт

480.18 ₽

5000002

Винт M8X16-N

SCREW M8X16-N

Кол-во по документации: 1 шт

Цена по запросу

5508011

Ввод кабельный (оригинал)

DRAG RESISTANCE DEVICE

Кол-во по документации: 1 шт

801.86 ₽

5000063

Гайка M4

NUT M4

Кол-во по документации: 2 шт

Цена по запросу

5508009

Микровыключатель защитный (оригинал)

STROKE SWITCH

Кол-во по документации: 1 шт

1564.80 ₽

5010066

Винт M4X30

SCREW M4X30

Кол-во по документации: 2 шт

Цена по запросу

5508033

Пружина защитной крышки

SUPPORT PIPE EXTENSION SPRING

Кол-во по документации: 1 шт

Цена по запросу

6000395

Крышка защитная в сборе

WHEEL GUARD ASSEMBLY

Кол-во по документации: 1 шт

Цена по запросу

5000007

Шайба 6

WASHER 6

Кол-во по документации: 5 шт

Цена по запросу

5010058

Шайба 6

WASHER 6

Кол-во по документации: 2 шт

Цена по запросу

5008009

Винт M6X10 (оригинал)

SCREW M6×10

Кол-во по документации: 1 шт

10.88 ₽

6008512

Пластина соединительная передней дверцы (оригинал)

FRONT DOOR CONNECT PLATE

Кол-во по документации: 1 шт

623.16 ₽

5008010

Винт ST5.5X19 (оригинал)

SCREW ST5.5×19

Кол-во по документации: 2 шт

24.48 ₽

6008511

Дверца передняя (оригинал)

FRONT DOOR

Кол-во по документации: 1 шт

8845.36 ₽

5509000

Сенсор давления в сборе

CB950 PRESS SENSOR ASSEMBLY

Кол-во по документации: 1 шт

Цена по запросу

5004221

Шайба 10

WASHER 10

Кол-во по документации: 9 шт

Цена по запросу

5010006

Шайба 10

WASHER 10

Кол-во по документации: 11 шт

Цена по запросу

5010064

Винт M10X25

SCREW M10X25

Кол-во по документации: 4 шт

Цена по запросу

5008004

Гайка M10 (оригинал)

NUT M10

Кол-во по документации: 5 шт

94.64 ₽

6008530

Шайба запрессованная (оригинал)

PRESSING WASHER

Кол-во по документации: 2 шт

752.22 ₽

6008533

Шпилька с резьбой (оригинал)

FULL BOTTON SCREW

Кол-во по документации: 1 шт

404.68 ₽

5010113

Винт M4X16

SCREW M4X16

Кол-во по документации: 2 шт

Цена по запросу

6000379

Ячейка фотоэлектронная в сборе (оригинал)

PHOTOELECTRIC CELL ASSEMBLY

Кол-во по документации: 1 шт

7487.86 ₽

6008553

Винт с приваренной гайкой (оригинал)

FLYING RINGS SCREW

Кол-во по документации: 1 шт

556.42 ₽

6000366

Вал балансировочный в сборе (оригинал)

BALANCING SHAFT ASSEMBLY

Кол-во по документации: 1 шт

31448.06 ₽

5008003

Винт ST5.5X25 (оригинал)

SCREW ST5.5X25

Кол-во по документации: 9 шт

23.32 ₽

5508002

Ремень клиновой (940мм) (оригинал)

WEDGE BELT(940mm)

Кол-во по документации: 1 шт

2584.62 ₽

6008503

Шкив ременной (оригинал)

MOTOR BELT PULLEY

Кол-во по документации: 1 шт

1592.54 ₽

5008041

Болт M10X20 (оригинал)

BOLT M10X20

Кол-во по документации: 4 шт

59.06 ₽

5008001

Шайба нестандартная Ø11 (оригинал)

NON-STANDARD WASHER Φ11

Кол-во по документации: 4 шт

1555.56 ₽

5508001

Мотор (220В) (оригинал)

MOTER(220v)

Кол-во по документации: 1 шт

34735.64 ₽

6008517

Рычаг измерительный в сборе (оригинал)

SCALE ASSEMBLY

Кол-во по документации: 1 шт

4963.48 ₽

6008900

Комплект аксессуаров (оригинал)

ACCESSORY CB950

Кол-во по документации: 1 шт

47563.28 ₽

Вид 2

№

Артикул

Наименование

Цена

5508010

Плата панели управления CB1950B (оригинал)

CB950 Display Board

Кол-во по документации: 1 шт

36042.94 ₽

5008026

Гайка M3 (оригинал)

NUTM3

Кол-во по документации: 12 шт

21.76 ₽

5010214

Шайба 3 (оригинал)

WASHER 3

Кол-во по документации: 12 шт

303.04 ₽

5000079

Шайба 3 (оригинал)

WASHER 3

Кол-во по документации: 12 шт

303.04 ₽

5008032

Винт M3X25 (оригинал)

SCREW M3X25

Кол-во по документации: 4 шт

32.64 ₽

5508030

Панель передняя CB1950B (оригинал)

CB950 PANEL

Кол-во по документации: 1 шт

11707.84 ₽

Вид 3

№

Артикул

Наименование

Цена

6008525

Корпус фотоэлектронной ячейки (оригинал)

PHOTOELECTRIC CELL PLATE

Кол-во по документации: 1 шт

459.98 ₽

5010216

Плата фотоэлектронной ячейки (оригинал)

PHOTOCELL BOARD

Кол-во по документации: 1 шт

9459.46 ₽

5008027

Винт M3X8-8

SCREW M3X8-8

Кол-во по документации: 2 шт

Цена по запросу

5010214

Шайба 3 (оригинал)

WASHER 3

Кол-во по документации: 4 шт

303.04 ₽

5000079

Шайба 3 (оригинал)

WASHER 3

Кол-во по документации: 2 шт

303.04 ₽

5008026

Гайка M3 (оригинал)

NUTM3

Кол-во по документации: 2 шт

21.76 ₽

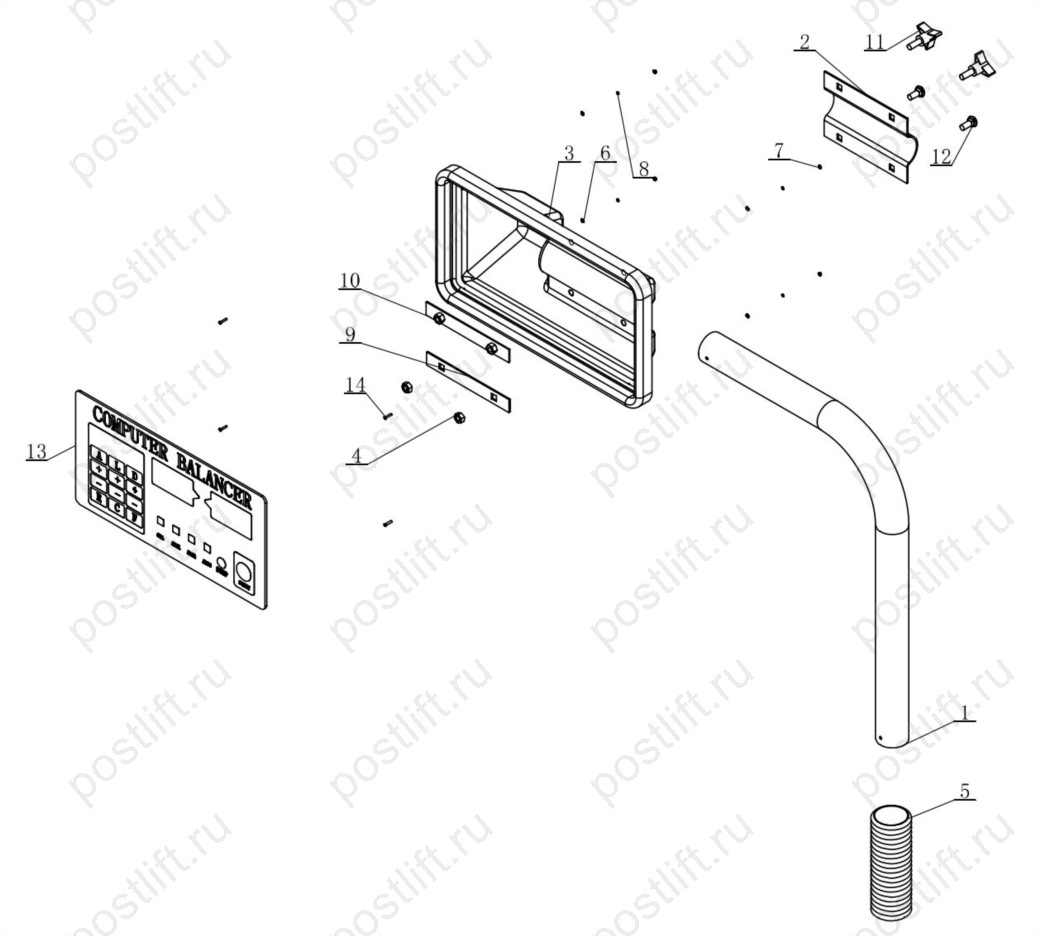

Вид 4

№

Артикул

Наименование

Цена

6008508

Кронштейн панели управления (оригинал)

CONTROL DESK SUPPORT BRACKET

Кол-во по документации: 1 шт

7703.18 ₽

6008507

Задняя прижимная пластина панели управления (оригинал)

BACK PRESS PLATE OF THE CONTROL

Кол-во по документации: 1 шт

798.76 ₽

6008504

Кожух панели управления (оригинал)

PANEL CONTROL DESK COVER

Кол-во по документации: 1 шт

5621.34 ₽

5008004

Гайка M10 (оригинал)

NUTM10

Кол-во по документации: 2 шт

94.64 ₽

5508013

Протектор кронштейна (оригинал)

BEND PIPE PROTECTIVE COVE

Кол-во по документации: 1 шт

561.00 ₽

5010214

Шайба 3 (оригинал)

WASHER 3

Кол-во по документации: 4 шт

303.04 ₽

5008026

Гайка M3 (оригинал)

NUTM3

Кол-во по документации: 4 шт

21.76 ₽

5000079

Шайба 3 (оригинал)

WASHER 3

Кол-во по документации: 4 шт

303.04 ₽

6008506

Пластина без гайки

PRESS PLATE WITHOUT NUT

Кол-во по документации: 1 шт

Цена по запросу

6008505

Пластина с гайками в сборе (оригинал)

NUT PRESS PLATE ASSEMBLY

Кол-во по документации: 1 шт

1603.72 ₽

5508008

Винт прижимной (оригинал)

PRESS HAND WHEEL

Кол-во по документации: 2 шт

240.88 ₽

5008031

Болт M1 0×25 (оригинал)

BOLT M1 0×25

Кол-во по документации: 2 шт

68.38 ₽

6008542

Панель CB1950И в сборе

CB950 PANEL ASSEMBLY

Кол-во по документации: 1 шт

Цена по запросу

5009050

Винт M3X16

SCREW M3X16

Кол-во по документации: 4 шт

Цена по запросу

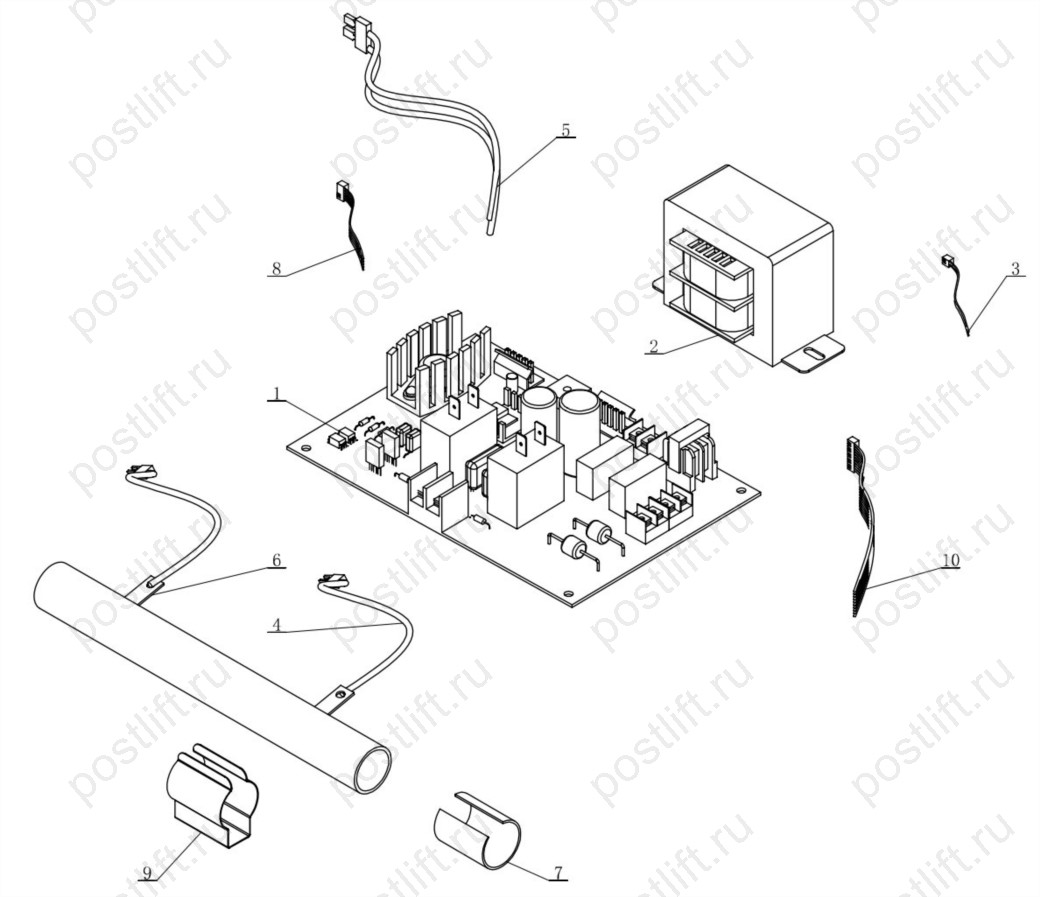

Вид 5

№

Артикул

Наименование

Цена

5508028

Плата основная в сборе (оригинал)

POWER BOARD ASSEMBLY

Кол-во по документации: 1 шт

22396.72 ₽

5508005

Трансформатор 220В (оригинал)

TRANSFORMER 220V

Кол-во по документации: 1 шт

4872.34 ₽

5508019

Шлейф сенсора (оригинал)

SENSOR WIRING

Кол-во по документации: 1 шт

961.92 ₽

5508017

Провод универсального резистора (оригинал)

BIG RESISTANCE WIRING

Кол-во по документации: 2 шт

1215.22 ₽

5508021

Кабель (оригинал)

PROTECTIVE WIRING

Кол-во по документации: 1 шт

1201.24 ₽

5508004

Резистор универсальный (10Ом) (оригинал)

UNIVERSAL RESISTOR(10Ω)

Кол-во по документации: 1 шт

1448.96 ₽

5508022

Шайба изолирующая (оригинал)

INSULATION WASHER

Кол-во по документации: 1 шт

243.98 ₽

5508018

Шлейф платы фотоячейки (оригинал)

PHOTOCELL BOARD WIRING

Кол-во по документации: 1 шт

801.86 ₽

5508029

Держатель резистора (оригинал)

RESISTANCE CLAMP

Кол-во по документации: 1 шт

195.80 ₽

5508016

Шлейф панели управления (оригинал)

PANEL WIRING

Кол-во по документации: 1 шт

748.44 ₽

Вид 6

№

Артикул

Наименование

Цена

5006001

Гайка M10

NUT M10

Кол-во по документации: 2 шт

Цена по запросу

5010093

Винт M1 0X50 (оригинал)

SCREW M1 0X50

Кол-во по документации: 2 шт

80.80 ₽

6008516

Крышка защитная в сборе (оригинал)

PROTECTIVE COVER ASSEMBLY

Кол-во по документации: 1 шт

28987.64 ₽

5007001

Гайка M6 (оригинал)

NUT M6

Кол-во по документации: 2 шт

10.88 ₽

5010074

Винт M6X16

SCREW M6X16

Кол-во по документации: 1 шт

Цена по запросу

6008515

Втулка (оригинал)

TIGHT BUSHING

Кол-во по документации: 1 шт

160.06 ₽

5004032

Винт M6X20-N

SCREW M6X20-N

Кол-во по документации: 1 шт

Цена по запросу

6008513

Кронштейн поддерживающий (оригинал)

SUPPORT PIPE WELDING

Кол-во по документации: 1 шт

2725.72 ₽

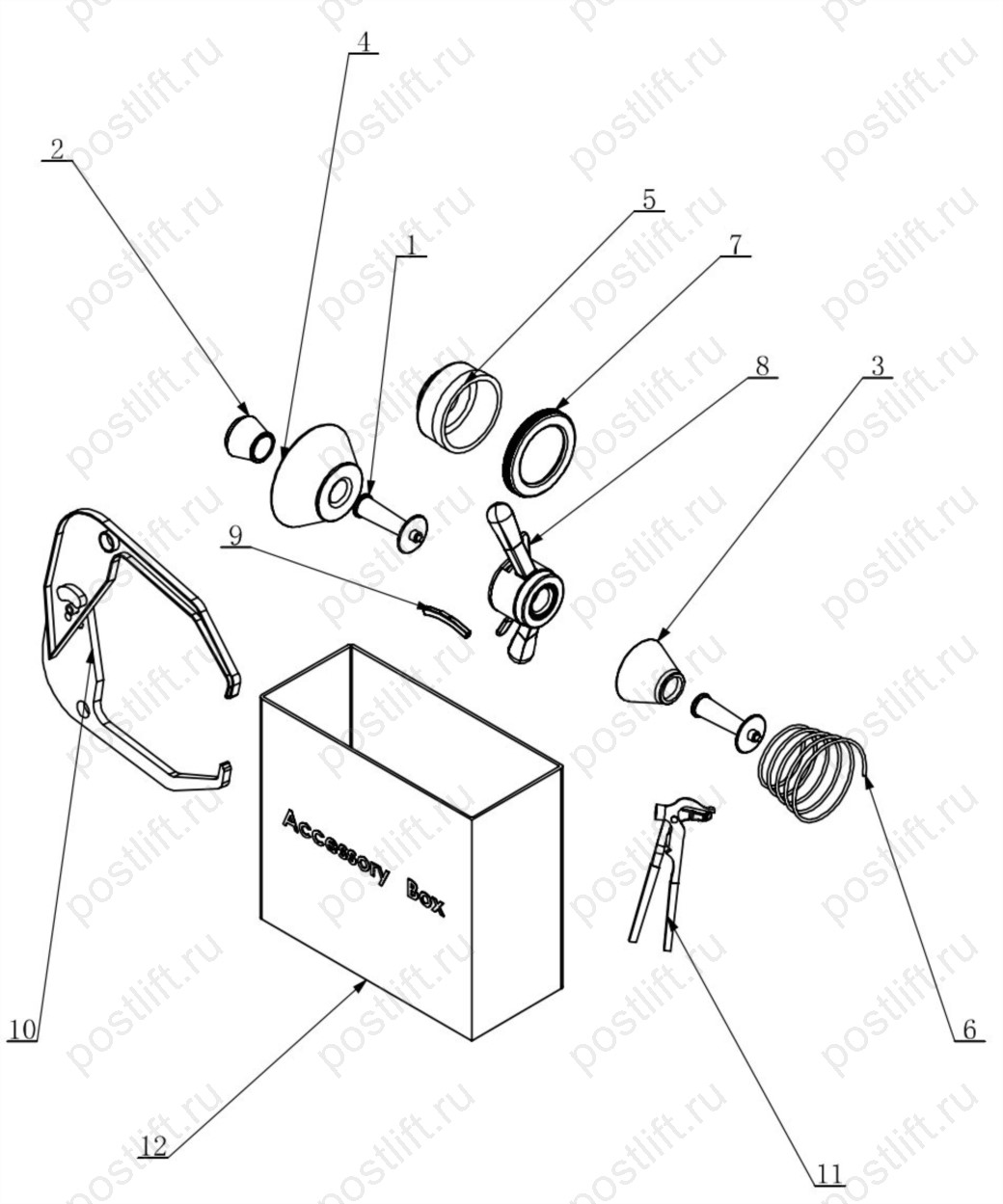

Вид 7

№

Артикул

Наименование

Цена

5508006

Держатель для конуса (оригинал)

CONE HANG HANDLE

Кол-во по документации: 2 шт

2237.28 ₽

6008534

Конус малый (оригинал)

SMALLI CONE

Кол-во по документации: 1 шт

3415.70 ₽

6008535

Конус средний (оригинал)

MIDDLE CONE

Кол-во по документации: 1 шт

5909.86 ₽

6008536

Конус большой (оригинал)

LARGE CONE

Кол-во по документации: 1 шт

13366.88 ₽

5508026

Проставка (оригинал)

BOWL

Кол-во по документации: 1 шт

1682.28 ₽

5508025

Пружина (оригинал)

SPRING

Кол-во по документации: 1 шт

763.64 ₽

5508027

Фланец (оригинал)

BOWL EDGE

Кол-во по документации: 1 шт

531.46 ₽

5508023

Гайка быстросъемная (Ø36) (оригинал)

QUICK NUT (D36)

Кол-во по документации: 1 шт

6708.92 ₽

5508024

Груз калибровочный (1OO г) (оригинал)

WEIGHT (1OOg)

Кол-во по документации: 1 шт

784.86 ₽

5508032

Кронциркуль (оригинал)

CALIPER ASSEMBLY

Кол-во по документации: 1 шт

1585.08 ₽

5508068

Клещи-молоток (оригинал)

BALANCE HAMMAR

Кол-во по документации: 1 шт

6517.48 ₽

5508069

Коробка (оригинал)

ACCESSORY BOX

Кол-во по документации: 1 шт

21470.06 ₽

Подробная информация о конструкции на Балансировочный станок CB1950B 2008, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
