Запчасти для: Балансировочный станок CB1920B 2009 new sw (деталировка)

Список запасных частей (деталировка)

Вид 1
Вид 2
Вид 3
Вид 4

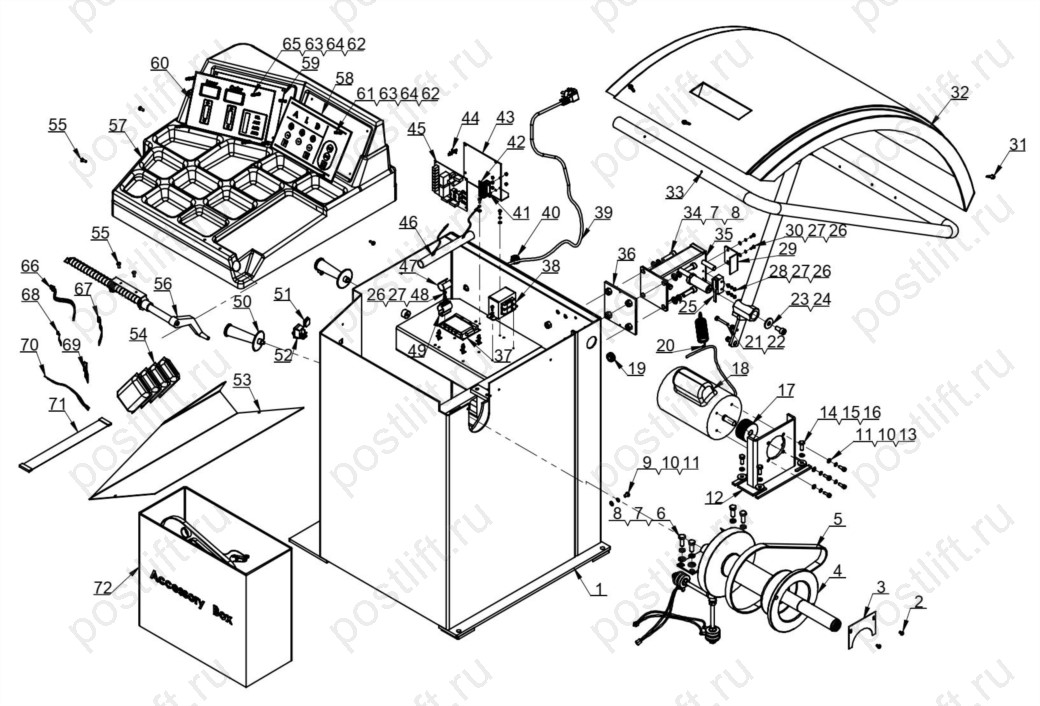

Вид 1
Артикул
Наименование
Цена
1
6008891
Корпус
BODY
Кол-во по документации: 1 шт
Цена по запросу
2
5008050
Винт M5×8
SCREW M5×8
Кол-во по документации: 2 шт
Цена по запросу
3
6008571
Пластина передняя стопорная
FRONT RETAINING PLATE
Кол-во по документации: 1 шт
Цена по запросу
4
6008518
BALANCING SHAFT ASSEMBLY
Кол-во по документации: 1 шт
79140.56 ₽
5
5508002
WEDGE BELT (940mm)
Кол-во по документации: 1 шт
2461.54 ₽
6
5004020
Болт M10х25
BOLT M10X25
Кол-во по документации: 4 шт
Цена по запросу
7
5010006
Шайба 10
WASHER 10
Кол-во по документации: 8 шт
Цена по запросу
8
5004221
Шайба 10
WASHER 10
Кол-во по документации: 8 шт
Цена по запросу
9
5008009
Винт M6×10 (оригинал)
SCREW M6×10
Кол-во по документации: 1 шт
10.88 ₽
10
5010058
Шайба 6
WASHER 6
Кол-во по документации: 5 шт
Цена по запросу
11
5000007
Шайба 6
WASHER 6
Кол-во по документации: 5 шт
Цена по запросу
12
6008566
Кронштейн мотора
MOTOR SEAT
Кол-во по документации: 1 шт
Цена по запросу
13
5009015
Винт M6х16 (оригинал)
SCREW M6X16
Кол-во по документации: 4 шт
24.02 ₽
14
5010077
Болт M8х20-N
BOLT M8X20-N
Кол-во по документации: 4 шт
Цена по запросу
15
5004046
Шайба 8
WASHER 8
Кол-во по документации: 4 шт
Цена по запросу
16
6008576
Шайба нестандартная Ø8
NON-STANDARD WASHER Ø8
Кол-во по документации: 4 шт
Цена по запросу
17
6008503
Шкив мотора (оригинал)
MOTOR BELT PULLEY
Кол-во по документации: 1 шт
1516.70 ₽
18
5508001
Мотор (220В) (оригинал)
MOTER (220v)
Кол-во по документации: 1 шт
33081.56 ₽
19
5508067
Ввод кабельный
BALANCER CIRCULAR WIRE PLUG
Кол-во по документации: 1 шт
Цена по запросу
20
5508058
PROTECTIVE HOOD SPRING
Кол-во по документации: 1 шт
1602.18 ₽
21
5008049
Болт M6х40
BOLT M6X40
Кол-во по документации: 1 шт
Цена по запросу
22
5007001
Гайка M6 (оригинал)
NUT M6
Кол-во по документации: 2 шт
10.88 ₽
23
5008001
NON-STANDARD WASHER Ф11
Кол-во по документации: 1 шт
1555.56 ₽
24
5006008
Винт M10х20-N (оригинал)
SCREW M10X20-N
Кол-во по документации: 1 шт
54.40 ₽
25
5508009
STROKE SWITCH
Кол-во по документации: 1 шт
1490.28 ₽
26
5010040
Шайба 4
WASHER 4
Кол-во по документации: 9 шт
Цена по запросу
27
5000068
Шайба 4
WASHER 4
Кол-во по документации: 9 шт
Цена по запросу
28
5010066
Винт M4х30
SCREW M4X30
Кол-во по документации: 2 шт
Цена по запросу
29
6008586
Пластина защитная
PROTECTIVE PLATE
Кол-во по документации: 1 шт
Цена по запросу
30
5010235
Винт M4х12 (оригинал)
SCREW M4X12
Кол-во по документации: 2 шт
10.88 ₽
31
5010235
Винт ST5.5х25 (оригинал)
SCREW ST5. 5X25
Кол-во по документации: 4 шт
10.88 ₽
32
5508073
Крышка защитная типа А
PROTECTIVE COVER A TYPE
Кол-во по документации: 1 шт
Цена по запросу
33
6008568
Трубка-держатель крышки
PROTECTIVE HOOD SUPPORT
Кол-во по документации: 1 шт
Цена по запросу
34
5008071
Винт M10х35
SCREW Ml0X35
Кол-во по документации: 4 шт
Цена по запросу
35
6008567
Кронштейн опорный
PROTECTIVE HOOD SUPPORT
Кол-во по документации: 1 шт
Цена по запросу
36
6008570
Пластина соединительная
CONNECTING PLATE
Кол-во по документации: 1 шт
Цена по запросу
37
6008851
COMPUTER BOARD
Кол-во по документации: 1 шт
48312.26 ₽
38
5508005
TRANSFORMER 220V
Кол-во по документации: 1 шт
4640.32 ₽
39
5508206
Кабель сетевой (оригинал)
POWER CABLE
Кол-во по документации: 1 шт
2444.44 ₽
40
5508011
Ввод кабельный (оригинал)
DRAG RESISTANCE DEVICE
Кол-во по документации: 1 шт
801.86 ₽
41
5010065
Винт M3×10 (оригинал)
SCREW M3Х10
Кол-во по документации: 5 шт
83.92 ₽
42
6008843
RADIATOR FIN
Кол-во по документации: 1 шт
523.70 ₽
43
6008845
Пластина опорная (оригинал)
SUPPORT PLATE
Кол-во по документации: 1 шт
986.80 ₽
44
5508003
PLASTIC CLIPPER
Кол-во по документации: 6 шт
38.80 ₽
45
5509012
Плата питания (оригинал)
POWER SUPPLY BOARD
Кол-во по документации: 1 шт
32027.94 ₽
46
5508004
Резистор (оригинал)
UNIVERSAL RESISTOR
Кол-во по документации: 1 шт
1379.96 ₽
47
5508022
INSULATION WASHER
Кол-во по документации: 1 шт
243.98 ₽
48
5008030
Винт M4х10
SCREW M4X10
Кол-во по документации: 5 шт
Цена по запросу
49
5508029
RESISTANCE CLAMP
Кол-во по документации: 1 шт
195.80 ₽
50
5508006
CONE HANG HANDLE
Кол-во по документации: 2 шт
2130.74 ₽
51
5502046
Стопор
STOP-UP
Кол-во по документации: 1 шт
Цена по запросу
52
5508007
POWER SWITCH
Кол-во по документации: 1 шт
335.66 ₽
53
6008892
Пластина опорная
SUPPORT PLATE
Кол-во по документации: 1 шт
Цена по запросу
54
5508092
Балласт
WEIGHT SANDBAG
Кол-во по документации: 4 шт
Цена по запросу
55
5508008
Винт M5х12 (оригинал)
SCREW M5X12
Кол-во по документации: 6 шт
240.88 ₽
56
6008517
SCALE ASSEMBLY
Кол-во по документации: 1 шт
4963.48 ₽
57
5508074
CB920 WEIGHT TRAY
Кол-во по документации: 1 шт
9746.68 ₽
58
5508075
CB920 PANEL
Кол-во по документации: 1 шт
10247.08 ₽
59
5508055
COMPUTER BOARD (CB900, CB920)
Кол-во по документации: 1 шт
34326.60 ₽
60
5508076
CB920 DISPLAY BOARD
Кол-во по документации: 1 шт
14641.70 ₽
61
5008052
Винт M3х16
SCREW M3X16
Кол-во по документации: 4 шт
Цена по запросу
62
5008026
Гайка M3 (оригинал)
NUT M3
Кол-во по документации: 21 шт
21.76 ₽
63
5010214
Шайба 3 (оригинал)
WASHER 3
Кол-во по документации: 17 шт
303.04 ₽
64
5000079
Шайба 3 (оригинал)
WASHER 3
Кол-во по документации: 17 шт
303.04 ₽
65
5008032
Винт M3х25 (оригинал)
SCREW M3X25
Кол-во по документации: 4 шт
32.64 ₽
66
5509054
Кабель защитный
PROTECTIVE WIRING
Кол-во по документации: 1 шт
Цена по запросу
67
5509094
Кабель дисплея
PANEL WIRING
Кол-во по документации: 1 шт
Цена по запросу
68
5509089
Кабель фотоячейки
PHOTOCELL BOARD CONNECTION LINE
Кол-во по документации: 1 шт
Цена по запросу
69
5509095
Кабель основной платы
MAIN BOARD CONNECTION LINE
Кол-во по документации: 1 шт
Цена по запросу
70
5508060
Кабель выключателя
SWITCH CONNECTION LINE
Кол-во по документации: 1 шт
Цена по запросу
71
5509096
Кабель дисплея
DISPLAY PANEL CABLE
Кол-во по документации: 1 шт
Цена по запросу
72
6008900
ACCESSORY
Кол-во по документации: 1 шт
47563.28 ₽

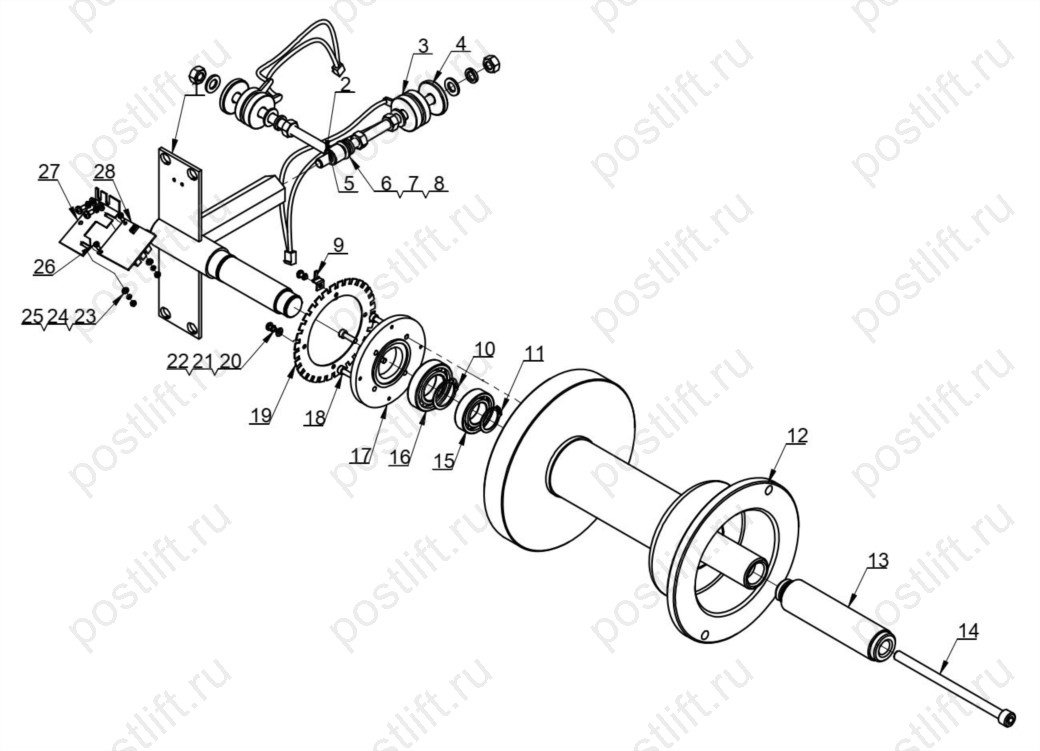

Вид 2
Артикул
Наименование
Цена
1
6008526
FIXING SHAFT WELDING
Кол-во по документации: 1 шт
1008.54 ₽
2
6008533
FULL BOTTON SCREW
Кол-во по документации: 1 шт
385.40 ₽
3
5508040
Датчик (оригинал)
SENSOR
Кол-во по документации: 2 шт
6334.10 ₽
4
6008530
PRESSING WASHER
Кол-во по документации: 2 шт
716.40 ₽
5
6008553
FLYING RINGS SCREW
Кол-во по документации: 1 шт
529.92 ₽
6
5004221
Шайба 10
WASHER 10
Кол-во по документации: 5 шт
Цена по запросу
7
5010006
Шайба 10
WASHER 10
Кол-во по документации: 3 шт
Цена по запросу
8
5008004
Гайка M10 (оригинал)
NUT M10
Кол-во по документации: 5 шт
90.14 ₽
9
6008524
PHOTOELECTRIC TOOTH
Кол-во по документации: 1 шт
125.88 ₽
10
5002023
Кольца CSB 33 (оригинал)
RINGS CSB 33
Кол-во по документации: 1 шт
256.42 ₽
11
5002030
Кольцо стопорное
CIRCLIP 25
Кол-во по документации: 1 шт
Цена по запросу
12
6008527
Колокол вала (оригинал)
MAIN SHAFT WELDING
Кол-во по документации: 1 шт
32208.20 ₽
13
6008529
LEADING SCREW
Кол-во по документации: 1 шт
10624.70 ₽
14
5008029
Винт M10х160 (оригинал)
SCREW M10×160
Кол-во по документации: 1 шт
76.14 ₽
15
5008024
BALL BEARING 6005
Кол-во по документации: 1 шт
1010.10 ₽
16
5008028
BALL BEARING 6006
Кол-во по документации: 1 шт
1495.04 ₽
17
6008528
BEARING PRESS HOUSING
Кол-во по документации: 1 шт
240.88 ₽
18
5002059
Винт M5x16-N (оригинал)
SCREW M5X16-N
Кол-во по документации: 4 шт
35.74 ₽
19
6008531
Фотодиск (оригинал)
PHOTOELECTRIC SET
Кол-во по документации: 1 шт
320.12 ₽
20
5008002
Винт M4×8 (оригинал)
SCREW M4×8
Кол-во по документации: 6 шт
88.70 ₽
21
5000068
Шайба 4
WASHER 4
Кол-во по документации: 6 шт
Цена по запросу
22
5010040
Шайба 4
WASHER 4
Кол-во по документации: 5 шт
Цена по запросу
23
5010214
Шайба 3 (оригинал)
WASHER 3
Кол-во по документации: 2 шт
303.04 ₽
24
5000079
Шайба 3 (оригинал)
WASHER 3
Кол-во по документации: 2 шт
303.04 ₽
25
5008026
Гайка M3 (оригинал)
NUT M3
Кол-во по документации: 2 шт
21.76 ₽
26
5000078
Винт M3х8 (оригинал)
SCREW M3×8
Кол-во по документации: 2 шт
4.66 ₽
27
6008525
PHOTOELECTRIC CELL PLATE
Кол-во по документации: 1 шт
459.98 ₽
28
5508041
ANGLE SENSOR-00. 11.034
Кол-во по документации: 1 шт
9115.76 ₽

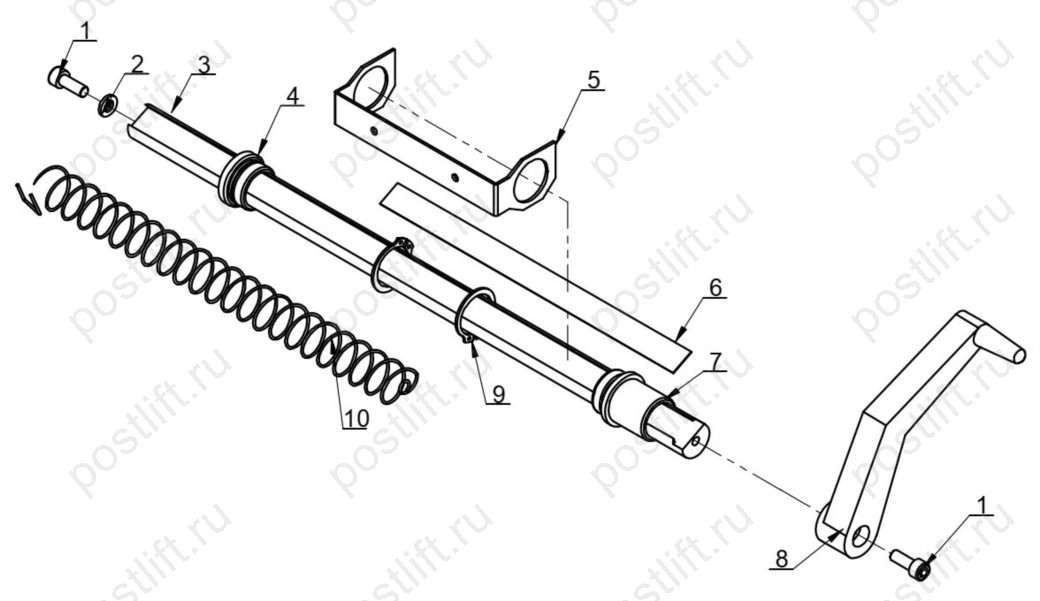

Вид 3
Артикул
Наименование
Цена
1
5009015
Винт M6х16 (оригинал)
SCREW M6X16
Кол-во по документации: 2 шт
24.02 ₽
2
5000007
Шайба 6
WASHER 6
Кол-во по документации: 1 шт
Цена по запросу
3
6008522
Линейка (оригинал)
SCALE ROD
Кол-во по документации: 1 шт
2390.06 ₽
4
5508037
HARNESS
Кол-во по документации: 1 шт
82.36 ₽
5
6008523
Направляющая (оригинал)
SCALE HANDLE
Кол-во по документации: 1 шт
122.76 ₽
6
5508039
Шкала (оригинал)
SCALE
Кол-во по документации: 1 шт
80.80 ₽
7
5508038
Гайка втулки (оригинал)
HARNESS
Кол-во по документации: 1 шт
82.36 ₽
8
5508036
Указатель (оригинал)
SCALE HANDLE
Кол-во по документации: 1 шт
1149.96 ₽
9
5002030
Кольцо стопорное 25
CIRCLIP 25
Кол-во по документации: 2 шт
Цена по запросу
10
5508035
Пружина
SPRING
Кол-во по документации: 1 шт
Цена по запросу

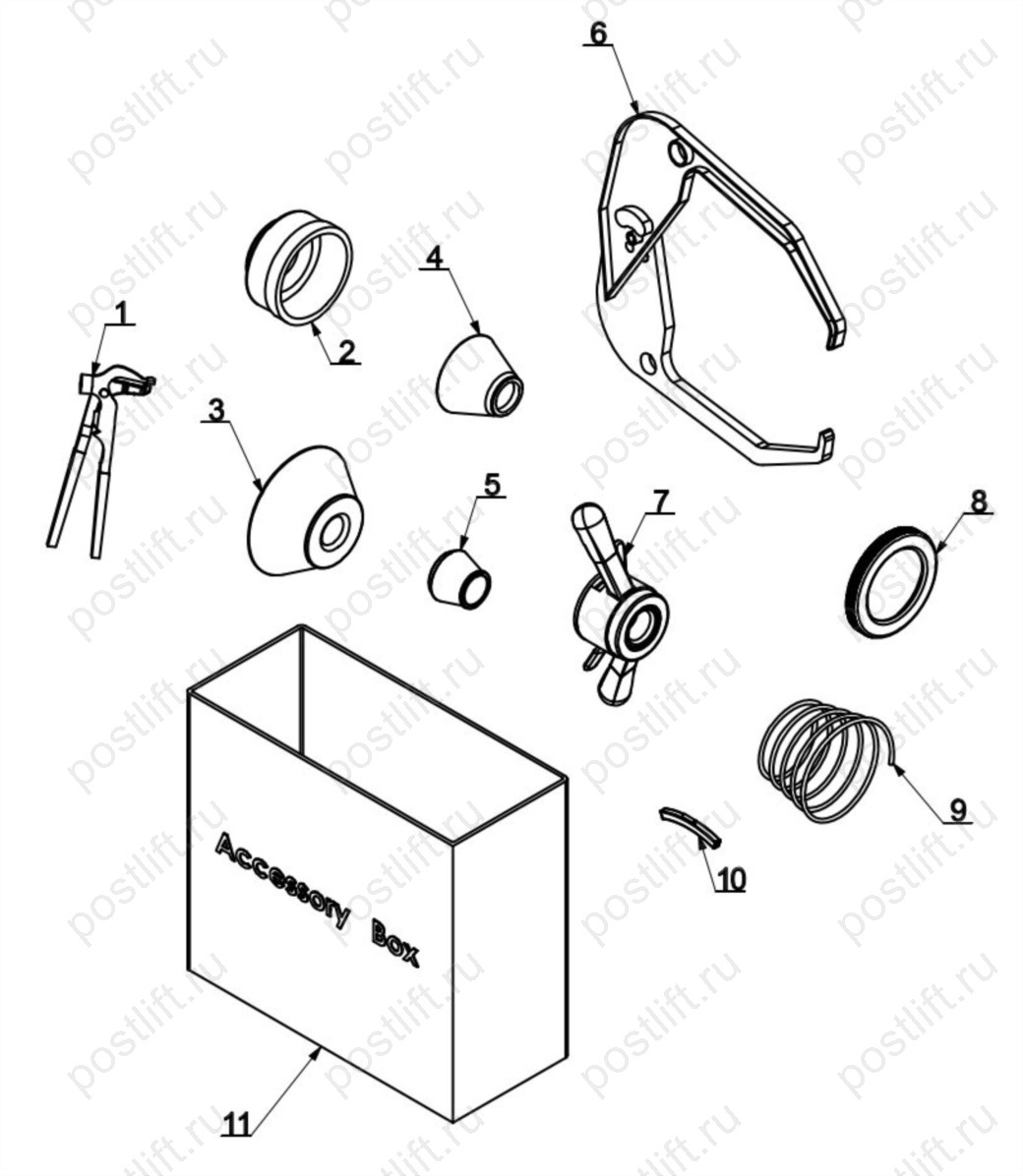

Вид 4
Артикул
Наименование
Цена
1
5508068
Клещи-молоток (оригинал)
BALANCE HAMMAR
Кол-во по документации: 1 шт
6517.48 ₽
2
5508026
Проставка (оригинал)
BOWL
Кол-во по документации: 1 шт
1602.18 ₽
3
6008536
Конус большой (оригинал)
LARGE CONE
Кол-во по документации: 1 шт
12730.36 ₽
4
6008535
Конус средний (оригинал)
MIDDLE CONE
Кол-во по документации: 1 шт
5909.86 ₽
5
6008534
Конус малый (оригинал)
SMALL 1 CONE
Кол-во по документации: 1 шт
3415.70 ₽
6
5508025
Пружина (оригинал)
SPRING
Кол-во по документации: 1 шт
727.28 ₽
7
5508077
Гайка быстросъемная (Ø36)
QUICK NUT (D36)
Кол-во по документации: 1 шт
Цена по запросу
8
5508027
Фланец (оригинал)
BOWL EDGE
Кол-во по документации: 1 шт
531.46 ₽
9
5508024
WEIGHT (100g)
Кол-во по документации: 1 шт
747.48 ₽
10
5508032
Кронциркуль (оригинал)
CALIPER ASSEMBLY
Кол-во по документации: 1 шт
1585.08 ₽
11
5508069
Коробка (оригинал)
ACCESSORY BOX
Кол-во по документации: 1 шт
21470.06 ₽
Балансировочный станок CB1920B 2009 new sw (деталировка).pdf

Подробная информация о конструкции на Балансировочный станок CB1920B 2009 new sw, представленная в деталировке, поможет быстро и правильно подобрать запчасти для ремонта или переборки Вашего оборудования своими руками. Если у Вас всё равно останутся вопросы, то наши квалифицированные специалисты готовы помочь Вам с подбором запчастей.
